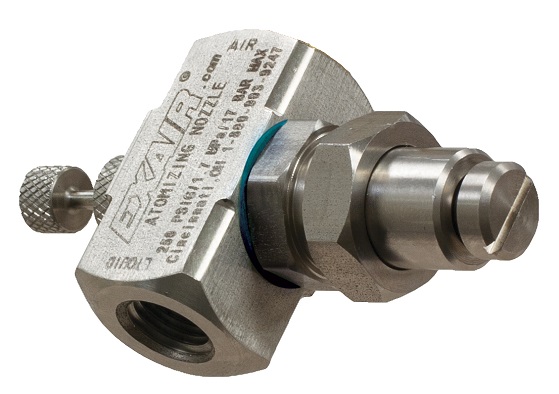

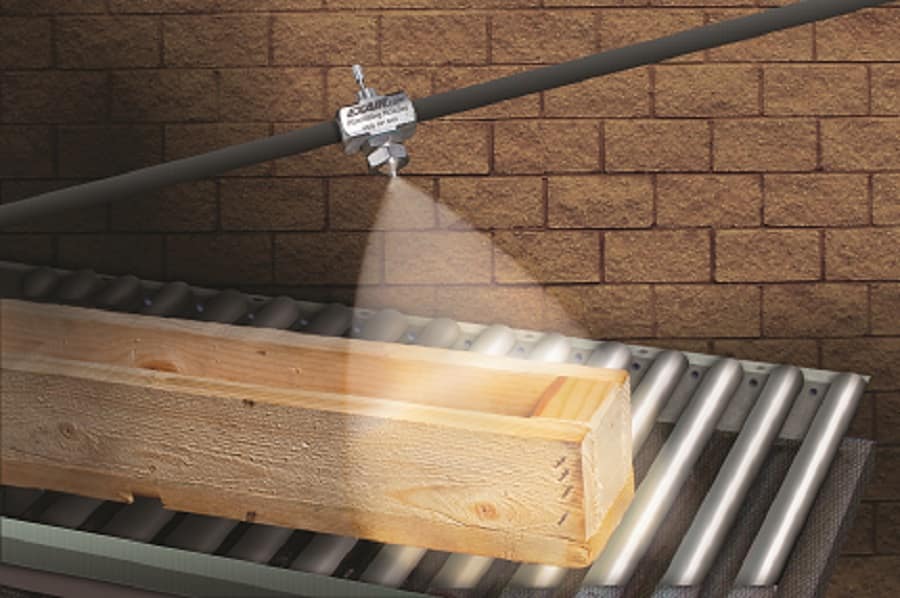

Dysze z mieszaniem wewnętrznym

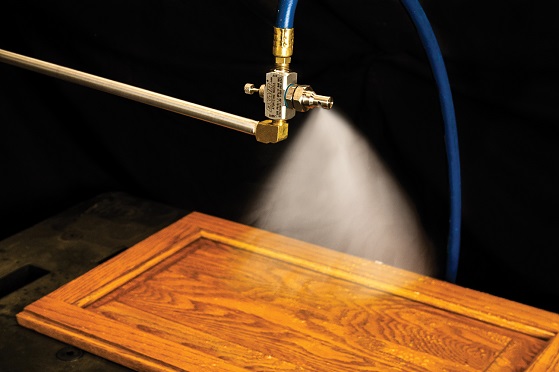

Dysze z mieszaniem wewnętrznym to skuteczne rozwiązanie do precyzyjnego dozowania cieczy i tworzenia równomiernego strumienia natryskowego. Dzięki różnym wariantom strumienia umożliwiają zastosowanie w chłodzeniu, redukcji zapylenia oraz nakładaniu powłok. Są szeroko wykorzystywane w przemyśle do efektywnego rozpylania cieczy w procesach produkcyjnych.
- Opis produktu
Dysze z mieszaniem wewnętrznym to zaawansowane rozwiązanie do precyzyjnego dozowania cieczy, zapewniające efektywne rozpylanie w różnych aplikacjach przemysłowych. Dzięki unikalnej konstrukcji, w której sprężone powietrze miesza się z cieczą wewnątrz dyszy, możliwe jest uzyskanie jednolitego i kontrolowanego strumienia. Oferowane modele obejmują różne warianty strumienia: wąskokątny i szerokokątny okrągły, płaski, płaski odchylony oraz o pustym stożku.
Dysze natryskowe tego typu doskonale sprawdzają się w zadaniach wymagających równomiernego nanoszenia powłok, chłodzenia, redukcji zapylenia czy nawilżania. Dzięki regulacji parametrów strumienia, mogą one generować zarówno delikatną mgłę, jak i intensywne rozpylanie. Znajdują zastosowanie w branżach takich jak metalurgia, przemysł spożywczy, chemiczny i automotive.
Dysze atomizujące z mieszaniem wewnętrznym są kompatybilne z różnymi cieczami, w tym olejami, wodą oraz środkami chemicznymi. Dzięki solidnej konstrukcji zapewniają niezawodność i długą żywotność, co czyni je idealnym wyborem dla firm poszukujących wydajnych i ekonomicznych rozwiązań.
Dysze z mieszaniem wewnętrznym - dostępne rodzaje strumieni
- Wąskokątny strumień okrągły
Dysze z mieszaniem wewnętrznym o wąskokątnym strumieniu okrągłym są doskonałe do rozpylania skupionej mgły cieczy. Ze względu na duże możliwości ich regulacji, mogą nakładać grubą powłokę z bliska lub rozpylać bardzo drobną mgłę nawet na odległość powyżej 9 m! Są często wykorzystywane do precyzyjnego nanoszenia środków smarnych podczas montażu lub znakowania wyrobów poruszających się po linii montażowej. Dysze rozpylające o wąskokątnym strumieniu okrągłym są w stanie doprowadzać większość cieczy spośród naszych dysz rozpylających.
Dysze te są dostępne z wlotem powietrza 1/4 lub 1/2 NPT.
- Szerokokątny strumień okrągły
Dysze z mieszaniem wewnętrznym o szerokokątnym strumieniu okrągłym są doskonałe do pokrywania dużej powierzchni. Można je ustawić na lekką mgłę lub intensywne rozpylanie. Są powszechnie stosowane do redukcji zapylenia, nawilżania i chłodzenia produktów, ludzi lub żywego inwentarza na dużej powierzchni. Dysze te są również idealne do nakładania powłoki na części zapakowane w dużych pojemnikach np. rozpylanie mgły olejowej do kontenera wypełnionego stalą wytłaczaną w celu zapobiegnięcia utlenianiu podczas transportu.

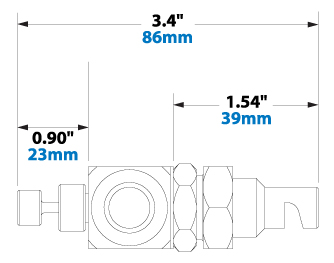

- Strumień płaski odchylony
Dysze z mieszaniem wewnętrznym o strumieniu płaskim odchylonym przeznaczone są do zastosowań, w których liczy się przestrzeń. Strumień płaski jest rozpylany pod kątem prostym do orientacji dyszy, umożliwiając precyzyjne rozpylenie z bliska w wymaganym miejscu.
- Strumień płaski
Dysze z mieszaniem wewnętrznym o strumieniu płaskim zostały zaprojektowane z myślą o wydajności. Szczególnie zalecane do pionowych lub poziomych linii montażowych, ich szeroki i cienki strumień wydajnie dozuje drogie i wcześniej kłopotliwe ciecze. Ich wylot można regulować na bardzo lekką powłokę lub ciężką powłokę, niezależnie od stosowanej cieczy. Niezależnie od tego czy nakładają farbę na wiszącą blachę czy używają mgły wodnej do chłodzenia zwoju laminatu, dysze rozpylające o strumieniu płaskim pokrywają szeroką płaską powierzchnię. Są idealne do produktów poruszających się na przenośniku.
Dysze te są dostępne z wlotem powietrza 1/4 lub 1/2 NPT.

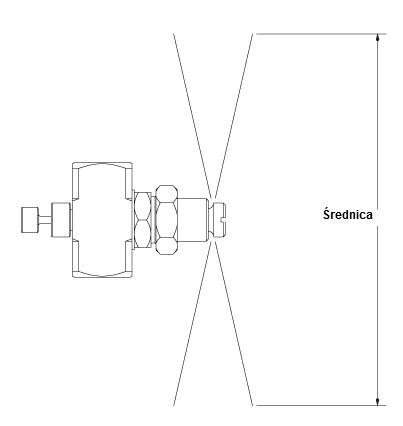

- Strumień o pustym stożku
Dysze z mieszaniem wewnętrznym o strumieniu o pustym stożku przeznaczone są do zastosowań, w których strumień rozpylania musi być skierowany we wszystkich kierunkach z dala od dyszy. Dysze idealnie sprawdzają się tam, gdzie konieczne jest nałożenie gładkiej, równomiernej powłoki wewnątrz rur lub podobnych przewodów. Doskonale przydają się w sytuacjach, gdy potrzeba wytworzyć mgłę na dużej powierzchni np. w celu ograniczenia zapylenia, nawilżenia i chłodzenia.
Wąskokątny strumień okrągły - dane techniczne
Specyfikacje dysz rozpylających z mieszaniem wewnętrznym o wąskokątnym strumieniu okrągłym
Temperatura: Dysze rozpylające o o wąskokątnym strumieniu okrągłym są przeznaczone na temperatury do 204°C.

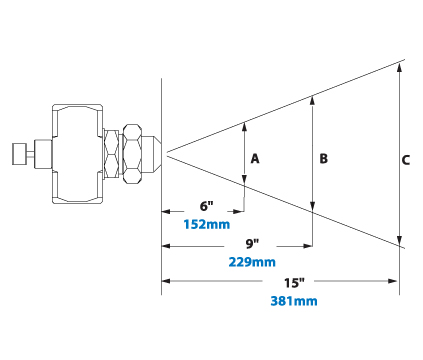

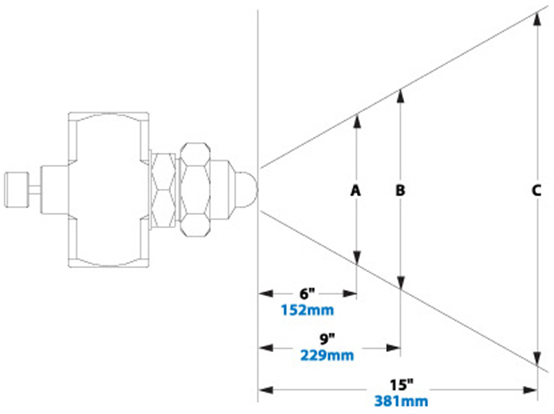

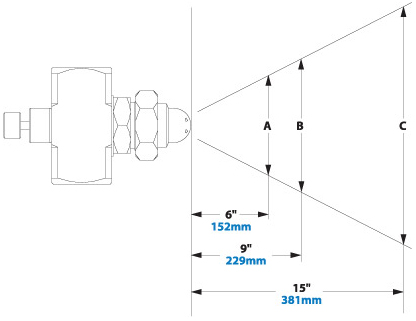

Dysze z mieszaniem wewnętrznym - schemat strumienia powietrza - modele 1/4 NPT
Wymiary strumienia - modele 1/4 NPT
Wymiary strumienia – modele 1/4 NPT | |||||||||||
Model | Ciśnienie | Szerokość | Maks. głębokość m |
||||||||
Powietrze psi/bar |
Ciecz psi/bar |
A | B | C | |||||||
cal | cm | cal | cm | cal | cm | ||||||
AN1010SS | 12 | 0.8 | 10 | 0.7 | 2.3 | 6 | 3.3 | 8 | 5 | 13 | 1.8 |
20 | 1.4 | 20 | 1.4 | 2.8 | 7 | 3.8 | 10 | 6 | 15 | 2.4 | |
34 | 2.3 | 30 | 2.1 | 3 | 8 | 4.3 | 11 | 6.5 | 17 | 2.7 | |
42 | 2.9 | 40 | 2.8 | 3.5 | 9 | 4.5 | 11 | 6.5 | 17 | 3 | |
58 | 4 | 60 | 4.1 | 4 | 10 | 5 | 13 | 7 | 18 | 3.4 | |
AN1020SS | 24 | 1.7 | 10 | 0.7 | 2.5 | 6 | 3.5 | 9 | 5.5 | 14 | 3.4 |
38 | 2.6 | 20 | 1.4 | 2.8 | 7 | 4 | 10 | 6.5 | 17 | 3.7 | |
55 | 3.8 | 30 | 2.1 | 3 | 8 | 4.5 | 11 | 6.5 | 17 | 4 | |
65 | 4.5 | 40 | 2.8 | 3.5 | 9 | 5 | 13 | 7 | 18 | 4.3 | |
85 | 5.9 | 60 | 4.1 | 4 | 10 | 5.5 | 14 | 7.5 | 19 | 5.5 | |
AN1030SS | 14 | 1 | 10 | 0.7 | 2.8 | 7 | 4.5 | 11 | 6.5 | 17 | 3 |
26 | 1.8 | 20 | 1.4 | 3.3 | 8 | 5 | 13 | 7 | 18 | 4.9 | |
40 | 2.8 | 30 | 2.1 | 3.8 | 10 | 5.5 | 14 | 7 | 18 | 5.8 | |
50 | 3.4 | 40 | 2.8 | 4 | 10 | 6 | 15 | 8 | 20 | 6.7 | |
70 | 4.8 | 60 | 4.1 | 4 | 10 | 6 | 15 | 8 | 20 | 7.9 | |
AN1040SS | 14 | 1 | 10 | 0.7 | 3 | 8 | 4.5 | 11 | 6.5 | 17 | 5.2 |
24 | 1.7 | 20 | 1.4 | 3.5 | 9 | 6 | 15 | 7.5 | 19 | 6.4 | |
34 | 2.3 | 30 | 2.1 | 4 | 10 | 6.5 | 17 | 8 | 20 | 7.9 | |
44 | 3 | 40 | 2.8 | 4.5 | 11 | 7 | 18 | 8.5 | 22 | 9.1 | |
64 | 4.4 | 60 | 4.1 | 5 | 13 | 7 | 18 | 9 | 23 | 10.7 |

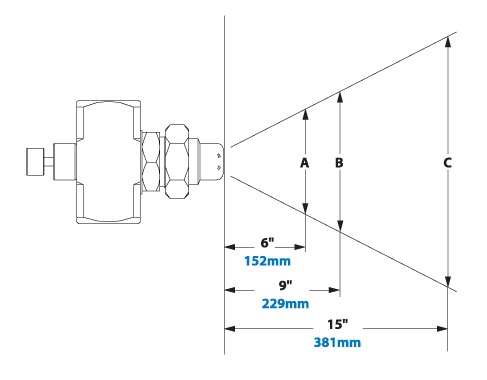

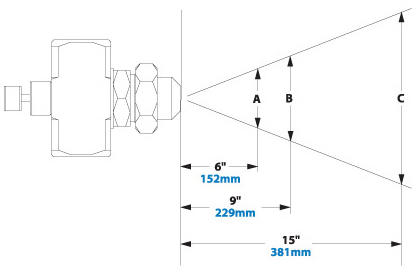

Dysze z mieszaniem wewnętrznym - schemat strumienia powietrza - modele 1/2 NPT
Wymiary strumienia - modele 1/2 NPT
Wymiary strumienia – modele 1/2 NPT | |||||||||||
Model | Ciśnienie | Szerokość | Maks. głębokość m |
||||||||
Powietrze psi/bar |
Ciecz psi/bar |
A | B | C | |||||||
cal | cm | cal | cm | cal | cm | ||||||
AN5010SS | 20 | 1.4 | 5 | 0.3 | 3.5 | 8.89 | 5.75 | 14.6 | 8.5 | 21.6 | 6.7 |
36 | 2.5 | 15 | 1.0 | 9.1 | |||||||
50 | 3.4 | 25 | 1.7 | 10.4 | |||||||
60 | 4.1 | 35 | 2.4 | 11.3 | |||||||
AN5020SS | 10 | 0.7 | 5 | 0.3 | 4 | 10 | 6 | 15.2 | 8.5 | 22 | 6.1 |
32 | 2.2 | 25 | 1.7 | 5.5 | 14 | 7.5 | 19.1 | 10 | 25 | 8.2 | |
44 | 3.0 | 35 | 2.4 | 6 | 15 | 9 | 22.9 | 10.5 | 27 | 10.7 | |
64 | 4.4 | 55 | 3.8 | 6 | 15 | 9 | 22.9 | 10.5 | 27 | 12.8 |
Ciśnienie cieczy 10 psi/0,7 bar | Ciśnienie cieczy 20 psi/1,4 bar | Ciśnienie cieczy 30 psi/2,1 bar | ||||||||||
Model | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | |||
AN1010SS | 10 | 0.7 | 5.3 | 17 | 18 | 1.2 | 6.8 | 25 | 24 | 1.7 | 8.7 | 28 |
12 | 0.8 | 4.5 | 20 | 22 | 1.5 | 6.1 | 28 | 32 | 2.2 | 7.2 | 37 | |
14 | 1 | 4.2 | 23 | 24 | 1.7 | 5.7 | 31 | 36 | 2.5 | 6.1 | 42 | |
— | — | — | — | 26 | 1.8 | 4.9 | 34 | 40 | 2.8 | 4.9 | 48 | |
AN1020SS | 16 | 1.1 | 14 | 79 | 28 | 1.9 | 19.7 | 113 | 40 | 2.8 | 22.7 | 147 |
20 | 1.4 | 9.5 | 96 | 36 | 2.5 | 10.2 | 144 | 48 | 3.3 | 14.4 | 181 | |
24 | 1.7 | 5.3 | 113 | 40 | 2.8 | 6.4 | 161 | 55 | 3.8 | 7.9 | 207 | |
28 | 1.9 | 2.3 | 130 | 44 | 3 | 3 | 181 | 60 | 4.1 | 4.2 | 229 | |
AN1030SS | 12 | 0.8 | 29.5 | 54 | 20 | 1.4 | 48.8 | 71 | 30 | 2.1 | 57.2 | 96 |
14 | 1 | 22.7 | 62 | 24 | 1.7 | 37.1 | 85 | 38 | 2.6 | 35.6 | 127 | |
16 | 1.1 | 16.7 | 74 | 28 | 1.9 | 26.5 | 102 | 42 | 2.9 | 26.5 | 144 | |
18 | 1.2 | 12.5 | 82 | 32 | 2.2 | 15.5 | 125 | 46 | 3.2 | 18.9 | 167 | |
AN1040SS | 14 | 1 | 23.8 | 99 | 20 | 1.4 | 90.8 | 85 | 28 | 1.9 | 125 | 96 |
16 | 1.1 | 11.4 | 119 | 24 | 1.7 | 49.2 | 119 | 32 | 2.2 | 90.8 | 130 | |
— | — | — | — | 26 | 1.8 | 34.1 | 139 | 36 | 2.5 | 47.3 | 167 | |
— | — | — | — | 28 | 1.9 | 20.8 | 159 | 40 | 2.8 | 22.7 | 210 |
Ciśnienie cieczy 40 psi/2,8 bar | Ciśnienie cieczy 60 psi/4,1 bar | |||||||
Model | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | ||
AN1010SS | 30 | 2.1 | 10.2 | 34 | 40 | 2.8 | 12.5 | 42 |
38 | 2.6 | 8.7 | 42 | 52 | 3.6 | 10.6 | 54 | |
44 | 3 | 7.2 | 48 | 62 | 4.3 | 8.7 | 68 | |
48 | 3.3 | 6.4 | 57 | 70 | 4.8 | 7.2 | 79 | |
AN1020SS | 48 | 3.3 | 26.5 | 167 | 65 | 4.5 | 37.5 | 198 |
65 | 4.5 | 13.6 | 229 | 80 | 5.5 | 25 | 244 | |
75 | 5.2 | 5.3 | 277 | 90 | 6.2 | 17 | 286 | |
80 | 5.5 | 3 | 289 | 100 | 6.9 | 9.1 | 320 | |
AN1030SS | 38 | 2.6 | 68.1 | 116 | 54 | 3.7 | 87.1 | 150 |
46 | 3.2 | 49.6 | 144 | 65 | 4.5 | 64.7 | 190 | |
52 | 3.6 | 36.3 | 170 | 75 | 5.2 | 46.6 | 227 | |
56 | 3.9 | 27.6 | 187 | 85 | 5.9 | 27.6 | 272 | |
AN1040SS | 32 | 2.2 | 176 | 79 | 42 | 2.9 | 250 | 76 |
40 | 2.8 | 114 | 144 | 50 | 3.4 | 204 | 122 | |
46 | 3.2 | 62.5 | 193 | 58 | 4 | 148 | 187 | |
50 | 3.4 | 39 | 232 | 70 | 4.8 | 60 | 289 |
Natężenia przepływu - modele 1/2 NPT
Ciśnienie cieczy 5 psi/0,3 bar | Ciśnienie cieczy 15 psi/1,0 bar | Ciśnienie cieczy 25 psi/1,7 bar | ||||||||||
Model | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | |||
AN5010SS | 18 | 1.2 | 34.1 | 339.8 | 28 | 1.9 | 102.2 | 411 | 38 | 2.6 | 195.3 | 464 |
20 | 1.4 | 26.5 | 362.5 | 32 | 2.2 | 75.7 | 459 | 44 | 3.0 | 122.6 | 552 | |
22 | 1.5 | 22.7 | 385.2 | 38 | 2.6 | 75.7 | 538 | 54 | 3.7 | 83.3 | 688 | |
24 | 1.7 | 17.0 | 410.6 | 42 | 2.9 | 47.3 | 578 | 60 | 4.1 | 68.1 | 762 | |
AN5020SS | 10 | 0.7 | 113.6 | 388.0 | 18 | 1.2 | 372.4 | 442 | 26 | 1.8 | 601.8 | 498 |
12 | 0.8 | 70.4 | 458.8 | 20 | 1.4 | 277.1 | 507 | 32 | 2.2 | 374.7 | 671 | |
— | — | — | — | 22 | 1.5 | 240.7 | 575 | 36 | 2.5 | 283.9 | 810 | |
— | — | — | — | 24 | 1.7 | 199.8 | 640 | 40 | 2.8 | 218.0 | 935 |
Ciśnienie cieczy 35 psi/2,4 bar | Ciśnienie cieczy 55 psi/3,8 bar | |||||||
Model | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | ||
AN5010SS | 48 | 3.3 | 286 | 521 | — | — | — | — |
60 | 4.1 | 139 | 716 | — | — | — | — | |
72 | 5.0 | 82 | 878 | — | — | — | — | |
78 | 5.4 | 64 | 954 | — | — | — | — | |
AN5020SS | 36 | 2.5 | 693 | 566 | 54 | 3.7 | 874.3 | 736 |
42 | 2.9 | 477 | 739 | 60 | 4.1 | 635.9 | 946 | |
46 | 3.2 | 363 | 878 | 72 | 5.0 | 287.7 | 1337 | |
52 | 3.6 | 269 | 1068 | 76 | 5.2 | 204.4 | 1453 |
Szerokokątny strumień okrągły - dane techniczne

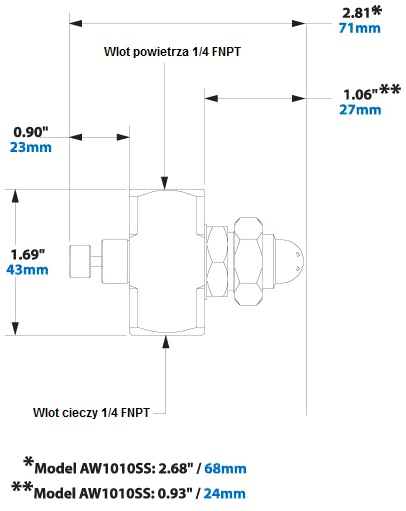

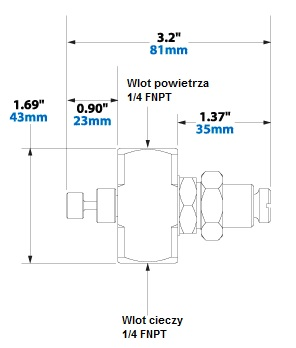

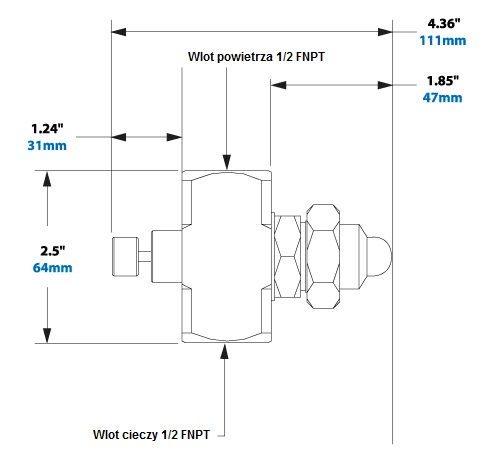

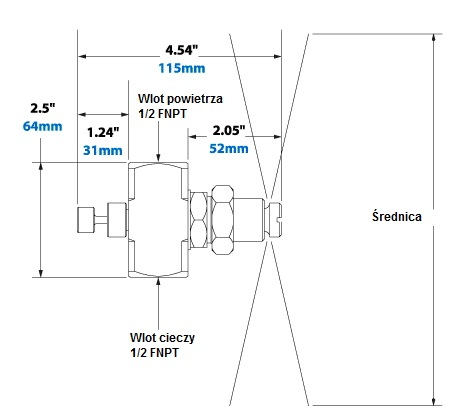

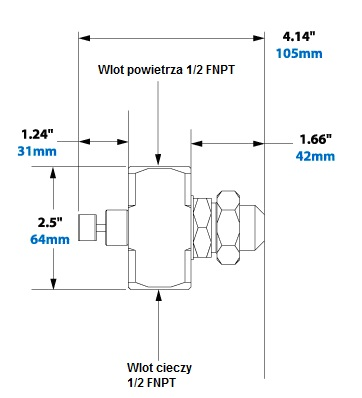

Dysze z mieszaniem wewnętrznym - wymiary
Specyfikacje dysz rozpylających z mieszaniem wewnętrznym o szerokokątnym strumieniu okrągłym
Temperatura: Dysze rozpylające o szerokokątnym strumieniu okrągłym są przeznaczone na temperatury do 204°C.

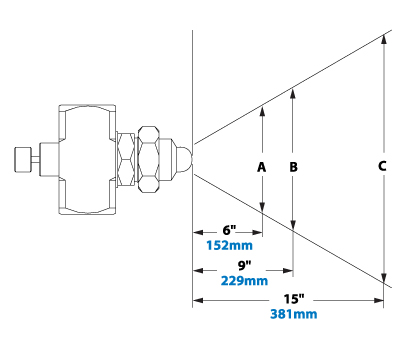

Dysze z mieszaniem wewnętrznym - schemat strumienia powietrza - modele 1/4 NPT
Wymiary strumienia - modele 1/4 NPT
Wymiary strumienia – modele 1/4 NPT | |||||||||||
Model | Ciśnienie | Szerokość | Maks. głębokość m |
||||||||
Powietrze psi/bar |
Ciecz psi/bar |
A | B | C | |||||||
cal | cm | cal | cm | cal | cm | ||||||
AW1010SS | 10 | 0.7 | 10 | 0.7 | 7 | 18 | 9 | 23 | 14 | 36 | 1.5 |
20 | 1.4 | 20 | 1.4 | 9 | 23 | 11 | 28 | 15 | 38 | 1.8 | |
34 | 2.3 | 30 | 2.1 | 10 | 25 | 12 | 30 | 16 | 41 | 2.4 | |
42 | 2.9 | 40 | 2.8 | 10 | 25 | 12 | 30 | 16 | 41 | 2.7 | |
60 | 4.1 | 60 | 4.1 | 10 | 25 | 12 | 30 | 16 | 41 | 3.7 | |
AW1020SS | 12 | 0.8 | 10 | 0.7 | 10 | 25 | 13 | 33 | 17 | 43 | 2.7 |
24 | 1.7 | 20 | 1.4 | 11 | 28 | 13 | 33 | 18 | 46 | 3.4 | |
34 | 2.3 | 30 | 2.1 | 11 | 28 | 13 | 33 | 18 | 46 | 3.7 | |
46 | 3.2 | 40 | 2.8 | 11 | 28 | 14 | 36 | 18 | 46 | 4.3 | |
60 | 4.1 | 60 | 4.1 | 11 | 28 | 14 | 36 | 19 | 48 | 4.9 | |
AW1030SS | 12 | 0.8 | 10 | 0.7 | 10 | 25 | 13 | 33 | 18 | 46 | 2.7 |
22 | 1.5 | 20 | 1.4 | 11 | 28 | 13 | 33 | 18 | 46 | 3.4 | |
34 | 2.3 | 30 | 2.1 | 11 | 28 | 14 | 36 | 18 | 46 | 4 | |
46 | 3.2 | 40 | 2.8 | 11 | 28 | 14 | 36 | 19 | 48 | 4.6 | |
65 | 4.5 | 60 | 4.1 | 11 | 28 | 14 | 36 | 20 | 51 | 5.8 | |
AW1040SS | 28 | 1.9 | 10 | 0.7 | 10 | 25 | 14 | 36 | 16 | 41 | 4.9 |
46 | 3.2 | 20 | 1.4 | 11 | 28 | 14 | 36 | 18 | 46 | 5.5 | |
60 | 4.1 | 30 | 2.1 | 12 | 30 | 16 | 41 | 21 | 53 | 6.4 | |
75 | 5.2 | 40 | 2.8 | 12 | 30 | 16 | 41 | 22 | 56 | 7.3 | |
90 | 6.2 | 60 | 4.1 | 12 | 30 | 16 | 41 | 23 | 58 | 7.6 |
Dysze z mieszaniem wewnętrznym - schemat strumienia powietrza - modele 1/2 NPT
Wymiary strumienia - modele 1/2 NPT
Wymiary strumienia – modele 1/2 NPT | |||||||||||
Model | Ciśnienie | Szerokość | Maks. głębokość m |
||||||||
Powietrze psi/bar |
Ciecz psi/bar |
A | B | C | |||||||
cal | cm | cal | cm | cal | cm | ||||||
AW5010SS | 30 | 2.1 | 25 | 1.7 | 12.5 | 31.8 | 18 | 46 | 26 | 66 | 5.5 |
40 | 2.8 | 35 | 2.4 | 13 | 33.0 | 19 | 48 | 26 | 66 | 6.1 | |
60 | 4.1 | 55 | 3.8 | 14 | 35.6 | 19 | 48 | 26.5 | 67 | 6.7 | |
AW5020SS | 12 | 0.8 | 5 | 0.3 | 15 | 38.1 | 19.5 | 50 | 25 | 64 | 6.7 |
46 | 3.2 | 25 | 1.7 | 16 | 40.6 | 20 | 51 | 25 | 64 | 10.7 | |
60 | 4.1 | 35 | 2.4 | 15 | 38.1 | 18 | 46 | 22 | 56 | 12.2 | |
80 | 5.5 | 55 | 3.8 | 13 | 33.0 | 17 | 43 | 20.5 | 52 | 13.7 | |
AW5030SS | 10 | 0.7 | 5 | 0.3 | 16 | 40.6 | 21 | 53 | 31 | 79 | 6.1 |
20 | 1.4 | 15 | 1.0 | 16 | 40.6 | 20.5 | 52 | 27 | 69 | 6.7 | |
44 | 3.0 | 35 | 2.4 | 13 | 33.0 | 17 | 43 | 22 | 56 | 10.7 | |
64 | 4.4 | 55 | 3.8 | 13.5 | 34.3 | 17 | 43 | 22 | 56 | 13.4 |
Natężenia przepływu - modele 1/4 NPT
Ciśnienie cieczy 10 psi/0,7 bar | Ciśnienie cieczy 20 psi/1,4 bar | Ciśnienie cieczy 30 psi/2,1 bar | ||||||||||
Model | Ciśn. pow. Ciśn. pow. |
l/h | l/min | Ciśn. pow. Ciśn. pow. |
l/h | l/min | Ciśn. pow. Ciśn. pow. |
l/h | l/min | |||
AW1010SS | 8 | 0.6 | 6.8 | 8 | 14 | 1 | 9.1 | 11 | 22 | 1.5 | 10.2 | 14 |
10 | 0.7 | 6.1 | 11 | 18 | 1.2 | 7.9 | 14 | 30 | 2.1 | 8.7 | 20 | |
12 | 0.8 | 5.7 | 11 | 22 | 1.5 | 7.2 | 17 | 36 | 2.5 | 7.2 | 23 | |
14 | 1 | 4.9 | 14 | 26 | 1.8 | 6.1 | 20 | 40 | 2.8 | 6.1 | 25 | |
AW1020SS | 12 | 0.8 | 10.6 | 48 | 22 | 1.5 | 15.1 | 65 | 30 | 2.1 | 20.4 | 71 |
14 | 1 | 6.1 | 57 | 24 | 1.7 | 11.7 | 71 | 34 | 2.3 | 14.4 | 91 | |
— | — | — | — | 26 | 1.8 | 7.6 | 82 | 38 | 2.6 | 6.8 | 113 | |
— | — | — | — | — | — | — | — | 40 | 2.8 | 3.4 | 127 | |
AW1030SS | 10 | 0.7 | 25.7 | 31 | 20 | 1.4 | 32.2 | 42 | 30 | 2.1 | 34.1 | 57 |
12 | 0.8 | 17 | 40 | 22 | 1.5 | 22.7 | 54 | 34 | 2.3 | 22 | 79 | |
14 | 1 | 8.3 | 54 | 24 | 1.7 | 17 | 65 | 38 | 2.6 | 9.1 | 108 | |
— | — | — | — | 26 | 1.8 | 9.8 | 76 | 40 | 2.8 | 5.3 | 122 | |
AW1040SS | 24 | 1.7 | 22.7 | 153 | 38 | 2.6 | 35.2 | 218 | 48 | 3.3 | 58.7 | 238 |
28 | 1.9 | 15.1 | 173 | 44 | 3 | 20.8 | 258 | 56 | 3.9 | 34.1 | 300 | |
30 | 2.1 | 9.5 | 190 | 48 | 3.3 | 13.2 | 283 | 62 | 4.3 | 22.7 | 343 | |
32 | 2.2 | 7.6 | 207 | 52 | 3.6 | 7.2 | 306 | 70 | 4.8 | 10.6 | 379 |
Ciśnienie cieczy 40 psi/2,8 bar | Ciśnienie cieczy 60 psi/4,1 bar | |||||||
Model | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | ||
AW1010SS | 30 | 2.1 | 11.4 | 20 | 44 | 3 | 13.2 | 25 |
38 | 2.6 | 9.8 | 23 | 55 | 3.8 | 11.7 | 31 | |
46 | 3.2 | 7.9 | 28 | 65 | 4.5 | 9.5 | 37 | |
50 | 3.4 | 7.2 | 31 | 75 | 5.2 | 7.9 | 42 | |
AW1020SS | 38 | 2.6 | 24.2 | 82 | 54 | 3.7 | 32.2 | 99 |
44 | 3 | 16.7 | 110 | 58 | 4 | 26.5 | 116 | |
48 | 3.3 | 9.8 | 130 | 65 | 4.5 | 20.4 | 147 | |
52 | 3.6 | 3.8 | 153 | 75 | 5.2 | 6.4 | 201 | |
AW1030SS | 40 | 2.8 | 37.9 | 74 | 56 | 3.9 | 56.8 | 82 |
44 | 3 | 26.5 | 96 | 60 | 4.1 | 45.4 | 99 | |
48 | 3.3 | 14 | 119 | 70 | 4.8 | 18.9 | 159 | |
52 | 3.6 | 5.7 | 147 | 80 | 5.5 | 3 | 218 | |
AW1040SS | 60 | 4.1 | 73.1 | 292 | 85 | 5.9 | 91 | 391 |
70 | 4.8 | 45.4 | 362 | 90 | 6.2 | 80.6 | 430 | |
80 | 5.5 | 24.6 | 416 | 95 | 6.6 | 70 | 467 | |
90 | 6.2 | 10.6 | 487 | 100 | 6.9 | 59.8 | 490 |
Natężenia przepływu - modele 1/2 NPT
Ciśnienie cieczy 5 psi/0,3 bar | Ciśnienie cieczy 15 psi/1,0 bar | Ciśnienie cieczy 25 psi/1,7 bar | ||||||||||
Model | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | |||
AW5010SS | — | — | — | — | — | — | — | — | 28 | 1.9 | 125 | 215 |
— | — | — | — | — | — | — | — | 30 | 2.1 | 77 | 283 | |
— | — | — | — | — | — | — | — | — | — | — | — | |
AW5020SS | 10 | 0.69 | 121 | 340 | 26 | 1.8 | 64 | 617 | 40 | 2.8 | 229 | 847 |
12 | 0.83 | 77 | 411 | 30 | 2.1 | 109 | 725 | 44 | 3.0 | 154 | 949 | |
14 | 0.97 | 50 | 459 | 32 | 2.2 | 79 | 784 | 48 | 3.3 | 100 | 1082 | |
— | — | — | — | 34 | 2.3 | 59 | 838 | 50 | 3.4 | 77 | 1107 | |
AW5030SS | 10 | 0.69 | 118 | 362 | 18 | 1.2 | 424 | 413 | 26 | 1.8 | 681 | 481 |
12 | 0.83 | 70 | 429 | 20 | 1.4 | 329 | 467 | 30 | 2.1 | 522 | 583 | |
— | — | — | — | 22 | 1.5 | 273 | 524 | 36 | 2.5 | 316 | 756 | |
— | — | — | — | 24 | 1.7 | 227 | 578 | 40 | 2.8 | 232 | 878 |
Ciśnienie cieczy 35 psi/2,4 bar | Ciśnienie cieczy 55 psi/3,8 bar | |||||||
Model | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | ||
AW5010SS | 40 | 2.8 | 109 | 312 | 58 | 4.0 | 250 | 331 |
42 | 2.9 | 68 | 377 | 60 | 4.1 | 185 | 379 | |
— | — | — | — | 62 | 4.3 | 136 | 476 | |
AW5020SS | 54 | 3.7 | 265 | 1059 | 75 | 5.2 | 435 | 1291 |
58 | 4.0 | 186 | 1167 | 80 | 5.5 | 356 | 1422 | |
62 | 4.3 | 136 | 1266 | — | — | — | — | |
65 | 4.5 | 102 | 1328 | — | — | — | — | |
AW5030SS | 36 | 2.5 | 795 | 600 | 54 | 3.7 | 999 | 799 |
40 | 2.8 | 670 | 708 | 62 | 4.3 | 818 | 1020 | |
48 | 3.3 | 386 | 920 | 70 | 4.8 | 568 | 1201 | |
52 | 3.6 | 311 | 1039 | 76 | 5.2 | 420 | 1362 |
Strumień płaski odchylony - dane techniczne

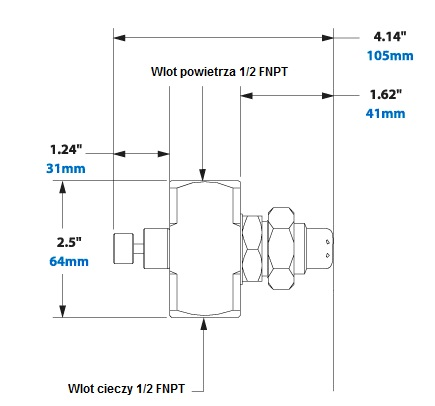

Dysze z mieszaniem wewnętrznym - wymiary
Specyfikacje dysz rozpylających z mieszaniem wewnętrznym o strumieniu płaskim odchylonym
Temperatura: Dysze rozpylające o strumieniu płaskim odchylonym są przeznaczone na temperatury do 204°C.

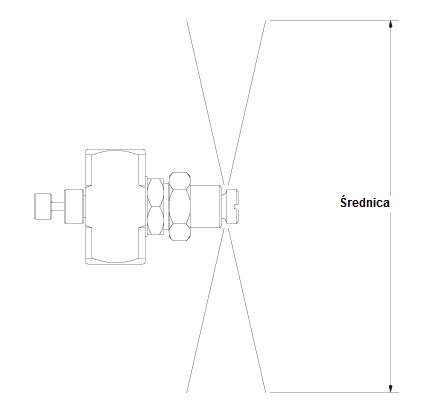

Dysze z mieszaniem wewnętrznym - schemat strumienia powietrza - model 1/4 NPT
Wymiary strumienia - model 1/4 NPT
Wymiary strumienia – model 1/4 NPT | |||||||||||
Model | Ciśnienie | Szerokość | Maks. głębokość m |
||||||||
Powietrze psi/bar |
Ciecz psi/bar |
A | B | C | |||||||
cal | cm | cal | cm | cal | cm | ||||||
AD1010SS | 12 | 0.8 | 10 | 0.7 | 9 | 23 | 14 | 36 | 16 | 41 | 91 |
22 | 1.5 | 20 | 1.4 | 11 | 28 | 13 | 33 | 16 | 41 | 107 | |
34 | 2.3 | 30 | 2.1 | 8 | 20 | 12 | 30 | 16 | 41 | 114 | |
46 | 3.2 | 40 | 2.8 | 9 | 23 | 12 | 30 | 15 | 38 | 122 | |
70 | 4.8 | 60 | 4.1 | 12 | 30 | 15 | 38 | 18 | 46 | 107 |
Natężenia przepływu - model 1/4 NPT
Ciśnienie cieczy 10 psi/0,7 bar | Ciśnienie cieczy 20 psi/1,4 bar | Ciśnienie cieczy 30 psi/2,1 bar | ||||||||||
Model | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | |||
AD1010SS | 6 | 0.4 | 11.5 | 41 | 14 | 1.0 | 15.1 | 66 | 22 | 1.5 | 17.6 | 90 |
8 | 0.6 | 10.1 | 50 | 18 | 1.2 | 12.4 | 82 | 26 | 1.8 | 15.4 | 105 | |
10 | 0.7 | 8.3 | 59 | 20 | 1.4 | 11.0 | 91 | 30 | 2.1 | 12.9 | 122 | |
12 | 0.8 | 6.9 | 69 | 22 | 1.5 | 8.9 | 101 | 34 | 2.3 | 10.4 | 140 |
Ciśnienie cieczy 40 psi/2,8 bar | Ciśnienie cieczy 60 psi/4,1 bar | |||||||
Model | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | ||
AD1010SS | 26 | 1.8 | 21.4 | 98 | 38 | 2.6 | 26.0 | 133 |
32 | 2.2 | 18.6 | 121 | 54 | 3.7 | 20.1 | 188 | |
38 | 2.6 | 15.7 | 144 | 62 | 4.3 | 17.3 | 221 | |
46 | 3.2 | 10.3 | 180 | 70 | 4.8 | 11.9 | 258 |
Strumień płaski - dane techniczne
Model: AF1010SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
||
Model: AF1020SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
||
Model: AF1030SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
||
Model: AF1040SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
||
Model: AF1050SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
||
Model: AF5010SS Materiał: Stal nierdzewna typu 303 Wlot: 1/2 NPT |
||
Model: AF5020SS Materiał: Stal nierdzewna typu 303 Wlot: 1/2 NPT |

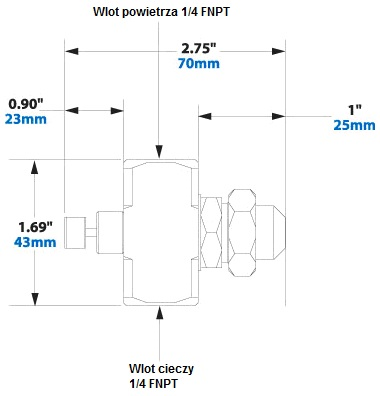

Dysze z mieszaniem wewnętrznym - wymiary
Specyfikacje dysz rozpylających z mieszaniem wewnętrznym o strumieniu płaskim
Temperatura: Dysze rozpylające o strumieniu płaskim są przeznaczone na temperatury do 204°C.

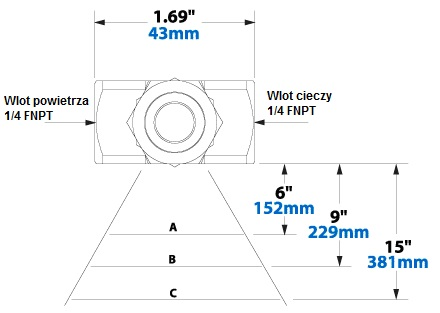

Dysze z mieszaniem wewnętrznym - schemat strumienia powietrza - modele 1/4 NPT
Wymiary strumienia - modele 1/4 NPT
Wymiary strumienia – modele 1/4 NPT | |||||||||||
Model | Ciśnienie | Szerokość | Szerokość | Szerokość | Maks. głębokość m |
||||||
Powietrze psi/bar |
Ciecz psi/bar |
A | B | C | |||||||
AF1010SS | 16 | 1.1 | 10 | 0.7 | 9 | 23 | 12 | 30 | 15 | 38 | 1.5 |
30 | 2.1 | 20 | 1.4 | 11 | 28 | 13 | 33 | 17 | 43 | 1.8 | |
40 | 2.8 | 30 | 2.1 | 12 | 30 | 14 | 36 | 20 | 51 | 1.8 | |
50 | 3.4 | 40 | 2.8 | 14 | 36 | 16 | 41 | 22 | 56 | 2.1 | |
85 | 5.9 | 60 | 4.1 | 14 | 36 | 17 | 43 | 23 | 58 | 2.1 | |
AF1020SS | 16 | 1.1 | 10 | 0.7 | 11 | 28 | 14 | 36 | 19 | 48 | 1.5 |
30 | 2.1 | 20 | 1.4 | 14 | 36 | 17 | 43 | 21 | 53 | 1.8 | |
42 | 2.9 | 30 | 2.1 | 14 | 36 | 18 | 46 | 23 | 58 | 1.8 | |
50 | 3.4 | 40 | 2.8 | 16 | 41 | 19 | 48 | 26 | 66 | 2.1 | |
80 | 5.5 | 60 | 4.1 | 16 | 41 | 21 | 53 | 29 | 74 | 2.4 | |
AF1030SS | 20 | 1.4 | 10 | 0.7 | 11 | 28 | 14 | 36 | 19 | 48 | 3 |
32 | 2.2 | 20 | 1.4 | 15 | 38 | 17 | 43 | 23 | 58 | 3.4 | |
42 | 2.9 | 30 | 2.1 | 16 | 41 | 21 | 53 | 29 | 74 | 3.7 | |
54 | 3.7 | 40 | 2.8 | 19 | 48 | 25 | 64 | 33 | 84 | 4.3 | |
75 | 5.2 | 60 | 4.1 | 20 | 51 | 26 | 66 | 35 | 89 | 4.6 | |
AF1040SS | 16 | 1.1 | 10 | 0.7 | 14 | 36 | 18 | 46 | 24 | 61 | 3 |
32 | 2.2 | 20 | 1.4 | 15 | 38 | 19 | 48 | 27 | 69 | 3.7 | |
46 | 3.2 | 30 | 2.1 | 17 | 43 | 23 | 58 | 30 | 76 | 4 | |
56 | 3.9 | 40 | 2.8 | 20 | 51 | 25 | 64 | 34 | 86 | 4.6 | |
85 | 5.9 | 60 | 4.1 | 21 | 53 | 27 | 69 | 36 | 91 | 4.6 | |
AF1050SS | 14 | 1 | 10 | 0.7 | 14 | 36 | 18 | 46 | 23 | 58 | 3 |
26 | 1.8 | 20 | 1.4 | 15 | 38 | 19 | 48 | 24 | 61 | 4 | |
38 | 2.6 | 30 | 2.1 | 16 | 41 | 20 | 51 | 25 | 64 | 4.9 | |
48 | 3.3 | 40 | 2.8 | 17 | 43 | 20 | 51 | 27 | 69 | 5.5 | |
70 | 4.8 | 60 | 4.1 | 17 | 43 | 21 | 53 | 29 | 74 | 5.8 |
Dysze z mieszaniem wewnętrznym - schemat strumienia powietrza - modele 1/2 NPT
Wymiary strumienia - modele 1/2 NPT
Wymiary strumienia – modele 1/2 NPT | |||||||||||
Model | Ciśnienie | Szerokość | Maks. głębokość m |
||||||||
Powietrze psi/bar |
Ciecz psi/bar |
A | B | C | |||||||
cal | cm | cal | cm | cal | cm | ||||||
AF5010SS | 20 | 1.4 | 10 | 0.7 | 25 | 64 | 34 | 86 | 45 | 114 | 4.3 |
40 | 2.8 | 20 | 1.4 | 28 | 71 | 36 | 91 | 46 | 117 | 5.5 | |
50 | 3.4 | 25 | 1.7 | 29 | 74 | 38 | 97 | 48 | 122 | 6.7 | |
70 | 4.8 | 40 | 2.8 | 32 | 81 | 42 | 107 | 51 | 130 | 8.2 | |
AF5020SS | 10 | 0.7 | 5 | 0.3 | 21 | 53 | 27 | 69 | 36 | 91 | 4.0 |
20 | 1.4 | 15 | 1.0 | 34 | 86 | 42 | 107 | 52 | 132 | 4.6 | |
44 | 3.0 | 35 | 2.4 | 39 | 99 | 47 | 119 | 64 | 163 | 5.8 | |
64 | 4.4 | 55 | 3.8 | 40 | 102 | 50 | 127 | 68 | 173 | 6.1 |
Natężenia przepływu - modele 1/4 NPT
Ciśnienie cieczy 10 psi/0,7 bar | Ciśnienie cieczy 20 psi/1,4 bar | Ciśnienie cieczy 30 psi/2,1 bar | ||||||||||
Model | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | |||
AF1010SS | 10 | 0.7 | 6.1 | 20 | 18 | 1.2 | 7.9 | 28 | 28 | 1.9 | 9.1 | 40 |
14 | 1 | 5.3 | 25 | 26 | 1.8 | 6.4 | 37 | 40 | 2.8 | 6.8 | 51 | |
18 | 1.2 | 4.2 | 31 | 34 | 2.3 | 4.5 | 48 | 48 | 3.3 | 5.3 | 59 | |
22 | 1.5 | 3 | 37 | 40 | 2.8 | 3 | 54 | 55 | 3.8 | 3.8 | 68 | |
AF1020SS | 12 | 0.8 | 9.1 | 20 | 20 | 1.4 | 12.9 | 25 | 30 | 2.1 | 14.8 | 34 |
16 | 1.1 | 6.8 | 25 | 28 | 1.9 | 9.1 | 34 | 38 | 2.6 | 11 | 42 | |
18 | 1.2 | 5.7 | 28 | 32 | 2.2 | 6.8 | 42 | 46 | 3.2 | 7.6 | 54 | |
20 | 1.4 | 4.9 | 31 | 36 | 2.5 | 5.3 | 48 | 50 | 3.4 | 6.1 | 59 | |
AF1030SS | 16 | 1.1 | 17 | 57 | 28 | 1.9 | 22.7 | 79 | 38 | 2.6 | 26.5 | 99 |
20 | 1.4 | 12.5 | 68 | 32 | 2.2 | 18.9 | 88 | 42 | 2.9 | 24.2 | 108 | |
24 | 1.7 | 9.1 | 76 | 34 | 2.3 | 17 | 93 | 46 | 3.2 | 20.8 | 116 | |
28 | 1.9 | 5.7 | 88 | 36 | 2.5 | 14.8 | 99 | 48 | 3.3 | 19.3 | 125 | |
AF1040SS | 12 | 0.8 | 30.7 | 40 | 22 | 1.5 | 45.4 | 54 | 34 | 2.3 | 49.6 | 76 |
16 | 1.1 | 22.3 | 51 | 30 | 2.1 | 26.9 | 76 | 42 | 2.9 | 33.7 | 96 | |
18 | 1.2 | 18.9 | 57 | 34 | 2.3 | 21.2 | 88 | 48 | 3.3 | 23.8 | 116 | |
22 | 1.5 | 12.5 | 68 | 38 | 2.6 | 15.5 | 99 | 52 | 3.6 | 18.9 | 127 | |
AF1050SS | 14 | 1 | 33.3 | 85 | 26 | 1.8 | 43.5 | 122 | 34 | 2.3 | 78.7 | 130 |
16 | 1.1 | 20.1 | 105 | 28 | 1.9 | 29.5 | 139 | 36 | 2.5 | 64.3 | 139 | |
— | — | — | — | — | — | — | — | 40 | 2.8 | 34.1 | 173 | |
— | — | — | — | — | — | — | — | 42 | 2.9 | 23.8 | 198 |
Ciśnienie cieczy 40 psi/2,8 bar | Ciśnienie cieczy 60 psi/4,1 bar | |||||||
Model | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | ||
AF1010SS | 38 | 2.6 | 9.8 | 48 | 55 | 3.8 | 12.1 | 62 |
50 | 3.4 | 7.6 | 59 | 75 | 5.2 | 8.7 | 85 | |
60 | 4.1 | 6.1 | 71 | 90 | 6.2 | 6.1 | 102 | |
70 | 4.8 | 4.5 | 85 | 100 | 6.9 | 4.9 | 116 | |
AF1020SS | 38 | 2.6 | 17.4 | 40 | 65 | 4.5 | 17.8 | 62 |
50 | 3.4 | 12.1 | 54 | 75 | 5.2 | 14 | 74 | |
60 | 4.1 | 8.3 | 65 | 85 | 5.9 | 10.6 | 85 | |
70 | 4.8 | 5.3 | 79 | 95 | 6.6 | 7.9 | 102 | |
AF1030SS | 46 | 3.2 | 32.2 | 113 | 65 | 4.5 | 41.6 | 150 |
52 | 3.6 | 28.4 | 127 | 70 | 4.8 | 37.9 | 161 | |
58 | 4 | 23.8 | 139 | 80 | 5.5 | 30.3 | 181 | |
60 | 4.1 | 22.7 | 147 | 90 | 6.2 | 24.2 | 204 | |
AF1040SS | 46 | 3.2 | 54.1 | 96 | 65 | 4.5 | 69.3 | 127 |
54 | 3.7 | 39 | 116 | 80 | 5.5 | 45 | 167 | |
60 | 4.1 | 29.9 | 136 | 90 | 6.2 | 32.2 | 193 | |
70 | 4.8 | 17.4 | 164 | 100 | 6.9 | 22.7 | 224 | |
AF1050SS | 42 | 2.9 | 114 | 136 | 58 | 4 | 159 | 156 |
46 | 3.2 | 77.6 | 173 | 65 | 4.5 | 114 | 193 | |
50 | 3.4 | 51.1 | 207 | 70 | 4.8 | 79.5 | 246 | |
54 | 3.7 | 28.4 | 238 | 80 | 5.5 | 32.2 | 317 |
Natężenia przepływu - modele 1/2 NPT
Ciśnienie cieczy 5 psi/0,3 bar | Ciśnienie cieczy 15 psi/1,0 bar | Ciśnienie cieczy 25 psi/1,7 bar | ||||||||||
Model | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | |||
AF5010SS | — | — | — | — | 28 | 1.9 | 127 | 663 | 44 | 3.0 | 145 | 918 |
— | — | — | — | 30 | 2.1 | 95 | 716 | 48 | 3.3 | 136 | 1025 | |
— | — | — | — | 34 | 2.3 | 48 | 813 | 50 | 3.4 | 68 | 1076 | |
— | — | — | — | 36 | 2.5 | 44 | 884 | 60 | 4.1 | 13 | 1303 | |
AF5020SS | 10 | 0.69 | 68 | 510 | 18 | 1.2 | 332 | 442 | 26 | 1.8 | 568 | 507 |
12 | 0.83 | 23 | 170 | 20 | 1.4 | 236 | 521 | 30 | 2.1 | 375 | 632 | |
— | — | — | — | 22 | 1.5 | 173 | 583 | 36 | 2.5 | 191 | 847 | |
— | — | — | — | 24 | 1.7 | 116 | 660 | 40 | 2.8 | 100 | 997 |
Ciśnienie cieczy 35 psi/2,4 bar | Ciśnienie cieczy 55 psi/3,8 bar | |||||||
Model | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | ||
AF5010SS | 58 | 4.0 | 175 | 1141 | — | — | — | — |
62 | 4.3 | 132 | 1232 | — | — | — | — | |
65 | 4.5 | 95 | 1303 | — | — | — | — | |
70 | 4.8 | 61 | 1408 | — | — | — | — | |
AF5020SS | 36 | 2.5 | 670 | 632 | 54 | 3.7 | 874 | 830 |
40 | 2.8 | 500 | 753 | 60 | 4.1 | 704 | 1008 | |
46 | 3.2 | 291 | 974 | 68 | 4.7 | 409 | 1257 | |
52 | 3.6 | 145 | 1175 | 76 | 5.2 | 250 | 1505 |
Strumień o pustym stożku - dane techniczne
Zastosowania:
- Mycie
- Płukanie
- Powlekanie
- Chłodzenie
- Hartowanie
- Moczenie (zwilżanie)
- Nawilżanie
- Redukcja zapylenia
Zalety:
- W pełni regulowane
- Maksymalizują dyspersję cieczy
- Minimalne zużycie cieczy
- Cała konstrukcja wykonana ze stali nierdzewnej
- Kompaktowe
- Wszechstronne
- Wymienne nakładki cieczowe i powietrzne
- Minimalizują zużycie sprężonego powietrza
- Rozpylanie na drobne krople
- Dostępne z wlotem powietrza 1/4 lub 1/2 NPT
Dysze z mieszaniem wewnętrznym - wymiary
Specyfikacje dysz rozpylających z mieszaniem wewnętrznym o strumieniu o pustym stożku
Temperatura: Dysze rozpylające o strumieniu o pustym stożku są przeznaczone na temperatury do 204°C.
Dysze z mieszaniem wewnętrznym - schemat strumienia powietrza - model 1/4 NPT
Wymiary strumienia - model 1/4 NPT
Wymiary strumienia – model 1/4 NPT | ||||||
Model | Ciśnienie | Średnica | ||||
Powietrze psi/bar |
Ciecz psi/bar |
|||||
cal | cm | |||||
AT1010SS | 20 | 1.4 | 10 | 0.7 | 36 | 91 |
34 | 2.3 | 20 | 1.4 | 39 | 99 | |
50 | 3.4 | 30 | 2.1 | 44 | 112 | |
60 | 4.1 | 40 | 2.8 | 49 | 124 | |
85 | 5.9 | 60 | 4.1 | 53 | 135 |
Dysze z mieszaniem wewnętrznym - schemat strumienia powietrza - model 1/2 NPT
Wymiary strumienia - model 1/2 NPT
Wymiary strumienia – model 1/2 NPT | ||||||
Model | Ciśnienie | Średnica | ||||
Powietrze psi/bar |
Ciecz psi/bar |
|||||
cal | cm | |||||
AT5010SS | 16 | 1.1 | 10 | 0.7 | 56 | 142 |
42 | 2.9 | 30 | 2.1 | 112 | 284 | |
56 | 3.9 | 40 | 2.8 | 144 | 366 | |
80 | 5.5 | 60 | 4.1 | 156 | 396 |
Natężenia przepływu - model 1/4 NPT
Ciśnienie cieczy 10 psi/0,7 bar | Ciśnienie cieczy 20 psi/1,4 bar | Ciśnienie cieczy 30 psi/2,1 bar | ||||||||||
Model | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | |||
AT1010SS | 20 | 1.4 | 16.8 | 121 | 34 | 2.3 | 27.5 | 182 | 50 | 3.4 | 30.6 | 251 |
24 | 1.7 | 9.7 | 150 | 38 | 2.6 | 19.6 | 206 | 56 | 3.9 | 20.3 | 285 | |
26 | 1.8 | 7.5 | 162 | 42 | 2.9 | 13.5 | 231 | 60 | 4.1 | 15.7 | 303 | |
28 | 1.9 | 5.9 | 176 | 48 | 3.3 | 7.8 | 264 | 70 | 4.8 | 7.4 | 356 |
Ciśnienie cieczy 10 psi/0,7 bar | Ciśnienie cieczy 20 psi/1,4 bar | Ciśnienie cieczy 30 psi/2,1 bar | ||||||||||
Model | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | |||
AT1010SS | 20 | 1.4 | 16.8 | 121 | 34 | 2.3 | 27.5 | 182 | 50 | 3.4 | 30.6 | 251 |
24 | 1.7 | 9.7 | 150 | 38 | 2.6 | 19.6 | 206 | 56 | 3.9 | 20.3 | 285 | |
26 | 1.8 | 7.5 | 162 | 42 | 2.9 | 13.5 | 231 | 60 | 4.1 | 15.7 | 303 | |
28 | 1.9 | 5.9 | 176 | 48 | 3.3 | 7.8 | 264 | 70 | 4.8 | 7.4 | 356 |
Natężenia przepływu - model 1/2 NPT
Ciśnienie cieczy 10 psi/0,7 bar | Ciśnienie cieczy 20 psi/1,4 bar | Ciśnienie cieczy 30 psi/2,1 bar | |||||||||||||||||||
Model | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | ||||||||||||
AT5010SS | 14 | 1.0 | 204 | 388 | 24 | 1.7 | 379 | 490 | 36 | 2.5 | 431 | 671 | |||||||||
16 | 1.1 | 127 | 462 | 28 | 1.9 | 250 | 617 | 40 | 2.8 | 314 | 793 | ||||||||||
18 | 1.2 | 64 | 524 | 32 | 2.2 | 123 | 756 | 46 | 3.2 | 145 | 980 | ||||||||||
20 | 1.4 | 41 | 566 | 36 | 2.5 | 45 | 872 | 50 | 3.4 | 55 | 1107 | ||||||||||
Ciśnienie cieczy 40 psi/2,8 bar | Ciśnienie cieczy 60 psi/4,1 bar | ||||||||||||||||||||
Model | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | |||||||||||||||
AT5010SS | 48 | 3.3 | 500 | 838 | 72 | 5.0 | 568 | 1175 | |||||||||||||
54 | 3.7 | 322 | 1025 | 76 | 5.2 | 454 | 1291 | ||||||||||||||
60 | 4.1 | 159 | 1209 | 78 | 5.4 | 409 | 1357 | ||||||||||||||
66 | 4.6 | 59 | 1413 | 82 | 5.7 | 318 | 1458 |
