Dysze niekapiące zasilane lewarem
Dysze niekapiące zasilane lewarem to doskonałe rozwiązanie do dozowania cieczy w miejscach bez ciśnienia zasilającego. Strumień okrągły i płaski pozwala na precyzyjne rozpylanie na różne powierzchnie. Dzięki funkcji niekapania eliminują niekontrolowany wyciek cieczy.
- Opis produktu
Dysze niekapiące zasilane lewarem to innowacyjne rozwiązanie do precyzyjnego dozowania cieczy w miejscach, gdzie brak ciśnienia zasilającego. Dzięki mechanizmowi lewarowemu, ciecz jest zasysana i mieszana wewnętrznie ze sprężonym powietrzem, co pozwala na efektywne i kontrolowane rozpylanie. Dysze rozpylające dostępne są w dwóch wariantach: strumienia okrągłego oraz płaskiego. Modele ze strumieniem okrągłym sprawdzają się przy precyzyjnym nanoszeniu powłok na określone powierzchnie, natomiast dysze natryskowe o strumieniu płaskim doskonale nadają się do równomiernego rozpylania cieczy na szerokie taśmy produkcyjne. Dysze atomizujące tego typu najlepiej pracują przy wysokości ssania do 90 cm, co zapewnia optymalny przepływ cieczy. Dodatkowo, dzięki funkcji niekapania, przepływ cieczy jest skutecznie zatrzymywany po odcięciu dopływu sprężonego powietrza, co minimalizuje straty i zwiększa precyzję aplikacji.
Zastosowania
Kliknij i sprawdź przykłady wykorzystania tego produktu w praktyce
Dysze niekapiące zasilane lewarem - rodzaje strumieni
- Strumień okrągły
Dysze niekapiące zasilane lewarem o strumieniu okrągłym świetnie sprawdzają się tam, gdzie nie ma dostępnej cieczy pod ciśnieniem i cienką powłokę należy rozpylić na określonej powierzchni. Dysze niekapiące zasilane lewarem najlepiej pracują przy wysokości ssania nie więcej niż 90 cm. Ponieważ dysze te są zasilane lewarem, przepływ sprężonego powietrza wciąga ciecz i miesza ją wewnętrznie. Przepływ cieczy zależy zarówno od wysokości grawitacyjnej lub ssania jak i przepływu powietrza. Dysze niekapiące zasilane lewarem o strumieniu okrągłym zapewniają przepływ o największej zawartości cieczy ze wszystkich dysz zasilanych lewarem.
Dysze rozpylające niekapiące działają w taki sam sposób jak nasze standardowe dysze rozpylające, ale posiadają dodatkową zaletę polegającą na skutecznym zatrzymywaniu przepływu cieczy po odcięciu dopływu sprężonego powietrza.
Dysze te są dostępne z wlotem powietrza 1/4 lub 1/2 NPT.
- Strumień płaski
Dysze rozpylające niekapiące zasilane lewarem o strumieniu płaskim świetnie sprawdzają się tam, gdzie nie ma dostępnej cieczy pod ciśnieniem i cienką powłokę należy rozpylić na szeroką taśmę. Dysze niekapiące zasilane lewarem najlepiej pracują przy wysokości ssania nie więcej niż 90 cm. Ponieważ dysze te są zasilane lewarem, przepływ sprężonego powietrza wciąga ciecz i miesza ją wewnętrznie. Przepływ cieczy zależy zarówno od wysokości grawitacyjnej lub ssania jak i przepływu powietrza. Dysze niekapiące zasilane lewarem o strumieniu płaskim stanowią najlepszy wybór gdy ciecz należy rozpylić na szeroką taśmę np. ruchomą linię montażową.
Strumień okrągły
 |
Model: SR2010SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
 |
Model: SR2020SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
 |
Model: SR2030SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
 |
Model: SR2040SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
 |
Model: SR6010SS Materiał: Stal nierdzewna typu 303 Wlot: 1/2 NPT |

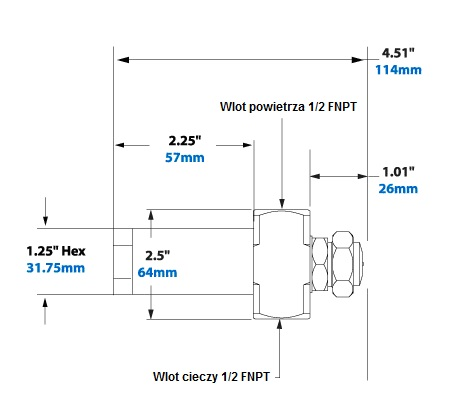

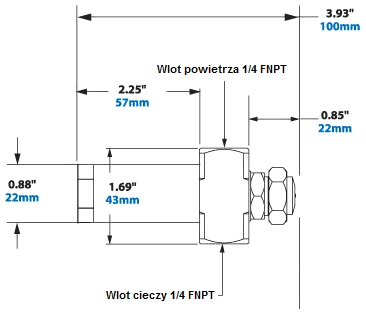

Dysze niekapiące zasilane lewarem - wymiary
Specyfikacje dysz rozpylających niekapiących o strumieniu okrągłym
Temperatura: Dysze rozpylające niekapiące o strumieniu okrągłym są przeznaczone na temperatury do 204°C.

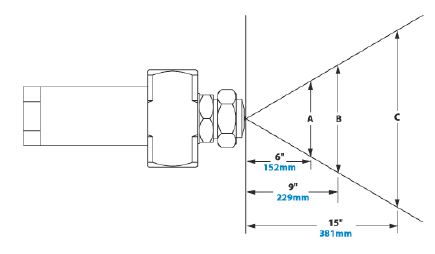

Schemat strumienia powietrza - modele 1/4 NPT
| Wymiary strumienia – modele 1/4 NPT | |||||||||
| Model | Powietrze | Szerokość | Maks. głębokość m |
||||||
| Ciśnienie psi/bar |
A | B | C | ||||||
| cal | cm | cal | cm | cal | cm | ||||
| SR2010SS | 10 | 0.7 | 2.5 | 6 | 4.0 | 10 | 5.8 | 15 | 2.1 |
| 20 | 1.4 | 3.3 | 8 | 4.3 | 11 | 6.0 | 15 | 2.7 | |
| 40 | 2.8 | 3.8 | 10 | 5.0 | 13 | 6.8 | 17 | 3.0 | |
| 60 | 4.1 | 3.8 | 10 | 5.0 | 13 | 6.8 | 17 | 3.4 | |
| SR2020SS | 10 | 0.7 | 3.3 | 8 | 4.8 | 12 | 6.8 | 17 | 2.7 |
| 20 | 2.4 | 3.5 | 9 | 5.0 | 13 | 7.0 | 18 | 3.4 | |
| 40 | 2.8 | 3.8 | 10 | 5.5 | 14 | 7.5 | 19 | 4.3 | |
| 60 | 4.1 | 4.0 | 10 | 5.8 | 15 | 8.0 | 20 | 4.9 | |
| SR2030SS | 20 | 1.4 | 3.5 | 9 | 5.0 | 13 | 7.0 | 18 | 3.7 |
| 40 | 2.8 | 3.8 | 10 | 5.3 | 13 | 7.5 | 19 | 4.0 | |
| 60 | 4.1 | 3.8 | 10 | 5.5 | 14 | 8.0 | 20 | 4.6 | |
| 80 | 5.5 | 4.0 | 10 | 5.8 | 15 | 8.3 | 21 | 5.5 | |
| SR2040SS | 30 | 2.1 | 4.8 | 12 | 6.5 | 17 | 8.8 | 22 | 5.8 |
| 40 | 2.8 | 5.2 | 13 | 7.0 | 18 | 9.3 | 24 | 6.4 | |
| 60 | 4.1 | 5.5 | 14 | 7.5 | 19 | 9.8 | 25 | 7.3 | |
| 80 | 5.5 | 5.8 | 15 | 7.8 | 20 | 10.0 | 25 | 8.2 | |

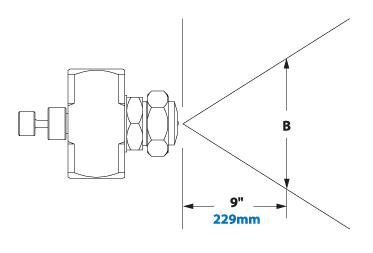

Schemat strumienia powietrza - model 1/2 NPT
Wymiary strumienia - model 1/2 NPT
| Wymiary strumienia – model 1/2 NPT przy wysokości lewara 20cm | |||||
| Model | Powietrze | Szerokość | Maks. głębokość m |
||
| Cisnienienie psi/bar |
B | ||||
| cal | cm | ||||
| SR5010SS | 20 | 1.4 | 6 | 15 | 6.7 |
| 30 | 2.1 | 7.6 | |||
| 40 | 2.8 | 8.5 | |||
| 50 | 3.4 | 8.8 | |||
| 60 | 4.1 | 9.4 | |||
| 70 | 4.8 | 10.7 | |||
| 80 | 5.5 | 11.3 | |||
Natężenia przepływu - modele 1/4 NPT
| Przepływ cieczy w l/h | |||||||||||
| Powietrze | Wysokość grawitacyjna | Wysokość lewara | |||||||||
| Model | Ciśnienie psi/bar |
l/min | 46cm | 30cm | 15cm | 10cm | 20cm | 30cm | 61cm | 91cm | |
| SR2010SS | 10 | 0.7 | 14.2 | 2.3 | 1.9 | 1.5 | 0.8 | 0.8 | — | — | — |
| 20 | 1.4 | 19.8 | 2.3 | 2.3 | 1.9 | 1.5 | 1.5 | 1.1 | — | — | |
| 40 | 2.8 | 34.0 | 2.6 | 2.6 | 2.3 | 1.9 | 1.9 | 1.5 | 1.1 | 0.8 | |
| 60 | 4.1 | 45.3 | 3.0 | 3.0 | 2.6 | 2.3 | 1.9 | 1.9 | 1.5 | 0.8 | |
| SR2020SS | 10 | 0.7 | 19.8 | 4.2 | 3.4 | 3.0 | 1.9 | 1.5 | 1.1 | — | — |
| 20 | 1.4 | 31.1 | 4.9 | 4.2 | 3.8 | 3.0 | 2.6 | 2.3 | 1.1 | — | |
| 40 | 2.8 | 48.1 | 6.1 | 5.7 | 5.3 | 4.5 | 3.8 | 3.8 | 2.6 | 1.5 | |
| 60 | 4.1 | 65.0 | 7.2 | 6.4 | 6.1 | 5.3 | 4.5 | 4.5 | 3.4 | 1.9 | |
| SR2030SS | 20 | 1.4 | 56.6 | 16.3 | 14.4 | 12.5 | 9.5 | 6.8 | 4.9 | 1.1 | — |
| 40 | 2.8 | 90.6 | 18.9 | 16.7 | 15.1 | 12.5 | 11.0 | 9.5 | 4.9 | 3.8 | |
| 60 | 4.1 | 122 | 20.8 | 18.5 | 17.0 | 14.0 | 12.9 | 11.7 | 7.2 | 5.7 | |
| 80 | 5.5 | 158 | 22.0 | 20.1 | 18.5 | 15.5 | 14.8 | 14.0 | 9.8 | 6.4 | |
| SR2040SS | 30 | 2.1 | 161 | 46.6 | 41.6 | 35.2 | 23.8 | 20.1 | 17.0 | 2.3 | — |
| 40 | 2.8 | 195 | 49.2 | 44.7 | 37.9 | 27.6 | 24.6 | 20.8 | 5.7 | 1.1 | |
| 60 | 4.1 | 269 | 54.1 | 49.2 | 43.5 | 32.2 | 28.4 | 24.6 | 8.7 | 5.7 | |
| 80 | 5.5 | 340 | 56.8 | 51.1 | 47.3 | 36.0 | 32.2 | 28.4 | 13.2 | 7.2 | |
Natężenia przepływu - model 1/2 NPT
| Przepływ cieczy w l/h | ||||||||||||
| Powietrze | Wysokość grawitacyjna | Wysokość lewara | ||||||||||
| Model | Ciśnienie psi/bar |
l/min | 46cm | 30cm | 15cm | 10cm | 20cm | 30cm | 61cm | |||
| SR6010SS | 20 | 1.4 | 547 | — | — | — | 84 | 54 | — | — | ||
| 30 | 2.1 | 714 | — | — | — | 108 | 97 | 47 | — | |||
| 40 | 2.8 | 929 | — | 215 | 155 | 119 | 107 | 74 | — | |||
| 50 | 3.4 | 1039 | 231 | 217 | 162 | 121 | 114 | 83 | — | |||
| 60 | 4.1 | 1195 | 224 | 217 | 166 | 125 | 125 | 97 | 37 | |||
| 70 | 4.8 | 1351 | 250 | 222 | 166 | 134 | 134 | 112 | 47 | |||
| 80 | 5.5 | 1498 | 259 | 224 | 168 | 169 | 140 | 119 | 66 | |||
Strumień płaski
 |
Model: SF2010SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
 |
Model: SF2020SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
 |
Model: SF2030SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |

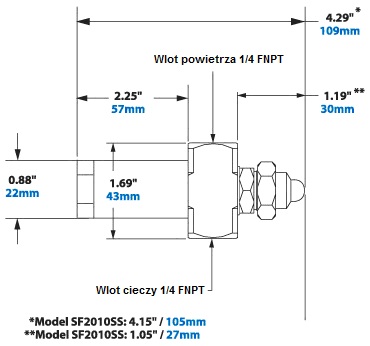

Dysze niekapiące zasilane lewarem - wymiary
Specyfikacje dysz rozpylających niekapiących o strumieniu płaskim
Temperatura: Dysze rozpylające niekapiące o strumieniu płaskim są przeznaczone na temperatury do 204°C.

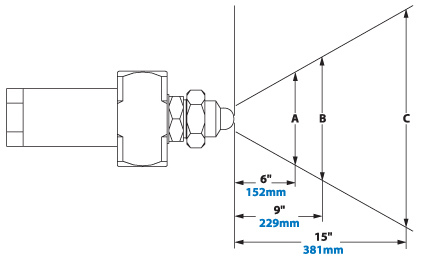

Schemat strumienia powietrza - modele 1/4 NPT
Wymiary strumienia - modele 1/4 NPT
| Wymiary strumienia | |||||||||
| Model | Powietrze | Szerokość | Maks. głębokość m |
||||||
| Ciśnienie psi/bar |
A | B | C | ||||||
| cal | cm | cal | cm | cal | cm | ||||
| SF2010SS | 10 | 0.7 | 9 | 23 | 11 | 28 | 13 | 33 | 1.5 |
| 20 | 1.4 | 10 | 25 | 12 | 30 | 14 | 36 | 1. | |
| 30 | 2.1 | 11 | 28 | 13 | 33 | 15 | 38 | 2.1 | |
| SF2020SS | 20 | 1.4 | 10 | 25 | 14 | 36 | 19 | 48 | 1.8 |
| 30 | 2.1 | 11 | 28 | 15 | 38 | 21 | 53 | 2.1 | |
| 40 | 2.8 | 13 | 33 | 16 | 41 | 23 | 58 | 1.8 | |
| 50 | 3.4 | 14 | 36 | 18 | 46 | 25 | 64 | 1.8 | |
| SF2030SS | 20 | 1.4 | 9 | 23 | 11 | 28 | 15 | 38 | 2.4 |
| 30 | 2.1 | 10 | 25 | 13 | 33 | 17 | 43 | 2.7 | |
| 40 | 2.8 | 11 | 28 | 14 | 36 | 17 | 43 | 3.0 | |
| 50 | 3.4 | 11 | 28 | 14 | 36 | 18 | 46 | 3.4 | |
Natężenia przepływu - modele 1/4 NPT
| Przepływ cieczy w l/h | |||||||||||
| Powietrze | Wysokość grawitacyjna | Wysokość lewara | |||||||||
| Model | Ciśnienie psi/bar |
l/min | 46cm | 30cm | 15cm | 10cm | 20cm | 30cm | 61cm | 91cm | |
| SF2010SS | 10 | 0.7 | 25.5 | 1.5 | 1.1 | 1.1 | 0.8 | 0.8 | 0.8 | 0.8 | 0.4 |
| 20 | 1.4 | 36.8 | 1.5 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 0.8 | 0.8 | |
| 30 | 2.1 | 48.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | — | — | — | |
| SF2020SS | 20 | 1.4 | 65.1 | 4.5 | 4.2 | 3.8 | 3.4 | 3.0 | 3.0 | 2.3 | 1.9 |
| 30 | 2.1 | 82.1 | 4.2 | 4.2 | 3.8 | 3.0 | 3.0 | 3.0 | 2.3 | 1.9 | |
| 40 | 2.8 | 99.1 | 3.8 | 3.4 | 3.0 | 2.6 | 2.6 | 2.6 | 1.9 | 1.5 | |
| 50 | 3.4 | 122 | 3.0 | 2.6 | 1.9 | 1.9 | 1.5 | 1.1 | — | — | |
| SF2030SS | 20 | 1.4 | 62.3 | 6.8 | 6.1 | 5.7 | 5.3 | 5.3 | 4.9 | 4.2 | 3.8 |
| 30 | 2.1 | 79.2 | 7.2 | 6.8 | 6.8 | 6.4 | 6.4 | 6.1 | 5.3 | 4.5 | |
| 40 | 2.8 | 93.4 | 6.8 | 6.8 | 6.4 | 6.1 | 6.1 | 5.7 | 4.9 | 4.5 | |
| 50 | 3.4 | 113 | 6.1 | 5.7 | 5.3 | 5.3 | 4.9 | 4.9 | 4.2 | 3.8 | |
