Dysze niekapiące z mieszaniem zewnętrznym
Dysze niekapiące z mieszaniem zewnętrznym umożliwiają precyzyjne dozowanie cieczy przy minimalnym zużyciu sprężonego powietrza. Dzięki funkcji niekapania eliminują straty materiałów i zapewniają równomierne rozpylanie. Dostępne w wersjach o różnych strumieniach: szerokokątnym, wąskokątnym i okrągłym, sprawdzą się w powlekaniu, chłodzeniu i redukcji zapylenia.
- Opis produktu
Dysze niekapiące z mieszaniem zewnętrznym to zaawansowane rozwiązanie do precyzyjnego dozowania cieczy w różnych procesach przemysłowych. Dzięki technologii mieszania zewnętrznego możliwe jest niezależne sterowanie przepływem powietrza i cieczy, co zapewnia maksymalną kontrolę nad natryskiem. Oferujemy modele o różnych typach strumieni: szerokokątny strumień płaski do pokrywania dużych powierzchni, wąskokątny strumień płaski do aplikacji na wąskich pasach oraz strumień okrągły do punktowego rozpylania. Kluczową zaletą tych dysz jest funkcja niekapania, eliminująca straty materiałów oraz zapewniająca precyzyjne rozpylanie bez niepożądanych kropli. Są idealnym rozwiązaniem do mycia, powlekania, chłodzenia, hartowania, nawilżania czy redukcji zapylenia. Wykonane ze stali nierdzewnej, charakteryzują się wysoką trwałością i odpornością na zużycie. Dysze atomizujące z mieszaniem zewnętrznym to doskonały wybór dla branży spożywczej, chemicznej, lakierniczej i wielu innych, gdzie kluczowe jest efektywne dozowanie cieczy.
Zastosowania
Kliknij i sprawdź przykłady wykorzystania tego produktu w praktyce
Dysze niekapiące z mieszaniem zewnętrznym - rodzaje strumieni
- Strumień okrągły
Dysze rozpylające niekapiące z mieszaniem zewnętrznym o strumieniu okrągłym są idealne tam, gdzie konieczne jest rozpylenie dużej ilości cieczy na określonej powierzchni lub w danym miejscu, ale nie strumieniem płaskim. Zastosowania obejmują traktowanie punktowe części, pokrywanie przedmiotów o nieregularnych kształtach lub pokrywanie pojemnika z częściami ciężką powłoką. Dysze stanowią również doskonały wybór do kontroli intensywnego pyłu i cząsteczek. Ponieważ dysze mają mieszanie zewnętrzne, przepływ powietrza i cieczy można kontrolować w sposób niezależny.
Dysze rozpylające niekapiące działają w taki sam sposób jak nasze standardowe dysze rozpylające, ale posiadają dodatkową zaletę polegającą na skutecznym zatrzymywaniu przepływu cieczy po odcięciu dopływu sprężonego powietrza.
- Wąskokątny strumień płaski
Dysze rozpylające niekapiące z mieszaniem zewnętrznym o wąskokątnym strumieniu płaskim są idealne tam, gdzie wymagane jest rozpylenie dużej ilości cieczy na skupionej powierzchni. Ponieważ dysze mają mieszanie zewnętrzne, przepływ powietrza i cieczy można kontrolować w sposób niezależny. Dysze rozpylające niekapiące z mieszaniem zewnętrznym o wąskokątnym strumieniu płaskim są najlepszym wyborem gdy trzeba nałożyć grubą powłokę z gęstej cieczy na wąskim pasie np. linię farby.
Dysze rozpylające niekapiące działają w taki sam sposób jak nasze standardowe dysze rozpylające, ale posiadają dodatkową zaletę polegającą na skutecznym zatrzymywaniu przepływu cieczy po odcięciu dopływu sprężonego powietrza.
Dysze te są dostępne z wlotem powietrza 1/4 lub 1/2 NPT.
- Szerokokątny strumień płaski
Dysze rozpylające niekapiące z mieszaniem zewnętrznym o szerokokątnym strumieniu płaskim są idealne tam, gdzie wymagane jest rozpylenie dużej ilości cieczy na dużej powierzchni np. na przenośniku taśmowym. Ponieważ dysze mają mieszanie zewnętrzne, przepływ powietrza i cieczy można kontrolować w sposób niezależny. Powszechnymi zastosowaniami są te, które wymagają umiarkowanego nałożenia cieczy na dużej powierzchni np. chłodzenie lub powlekanie szerokich wstęg. Dysze rozpylające niekapiące działają w taki sam sposób jak nasze standardowe dysze rozpylające, ale posiadają dodatkową zaletę polegającą na skutecznym zatrzymywaniu przepływu cieczy po odcięciu dopływu sprężonego powietrza.
Strumień okrągły
 |
Model: ER2010SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
 |
Model: ER2020SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
 |
Model: ER2030SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
 |
Model: ER2040SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
 |
Model: ER2050SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
Dysze niekapiące z mieszaniem zewnętrznym - zastosowania:
- Mycie
- Płukanie
- Powlekanie
- Chłodzenie
- Hartowanie
- Moczenie (zwilżanie)
- Nawilżanie
- Redukcja zapylenia
Dysze niekapiące z mieszaniem zewnętrznym - zalety:
- Nie kapią po zatrzymaniu rozpylania
- W pełni regulowane
- Łatwe stosowanie z elektronicznym sterownikiem przepływu
- Maksymalizują dyspersję cieczy
- Minimalne zużycie cieczy
- Cała konstrukcja wykonana ze stali nierdzewnej
- Kompaktowe
- Wszechstronne
- Wymienne nakładki cieczowe i powietrzne
- Minimalizują zużycie sprężonego powietrza
- Rozpylanie na drobne krople
Dysze niekapiące z mieszaniem zewnętrznym- wymiary
Specyfikacje dysz rozpylających niekapiących o strumieniu okrągłym
Temperatura: Dysze rozpylające niekapiące o strumieniu okrągłym są przeznaczone na temperatury do 204°C.

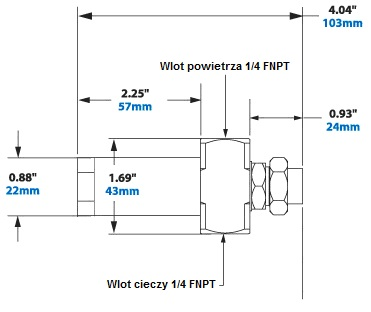

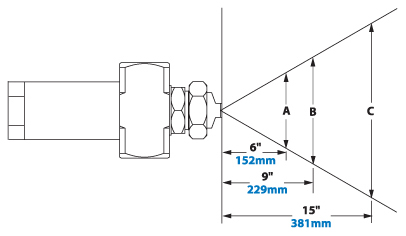

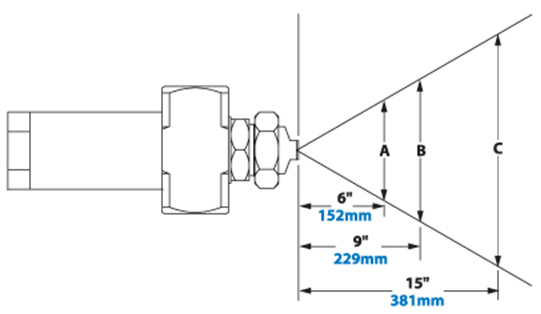

Schemat strumienia powietrza - modele 1/4 NPT
Wymiary strumienia - modele 1/4 NPT
| Wymiary strumienia – modele 1/4 NPT | |||||||||||
| Model | Ciśnienie | Szerokość | Maks. głębokość m |
||||||||
| Powietrze psi/bar |
Ciecz psi/bar |
A | B | C | |||||||
| cal | cm | cal | cm | cal | cm | ||||||
| ER2010SS | 10 | 0.7 | 3 | 0.2 | 3.0 | 7.6 | 4.3 | 10.9 | 6.3 | 16.0 | 2.7 |
| 20 | 1.4 | 5 | 0.3 | 3.3 | 8.4 | 4.5 | 11.4 | 6.8 | 17.3 | 3.4 | |
| 40 | 2.8 | 10 | 0.7 | 3.5 | 8.9 | 5.3 | 13.5 | 7.5 | 19.1 | 4.0 | |
| 40 | 2.8 | 20 | 1.4 | 3.5 | 8.9 | 5.0 | 12.7 | 7.0 | 17.8 | 4.3 | |
| 60 | 4.1 | 40 | 2.8 | 4.0 | 10.2 | 5.5 | 14.0 | 8.0 | 20.3 | 4.6 | |
| ER2020SS | 10 | 0.7 | 3 | 0.2 | 3.8 | 9.7 | 5.0 | 12.7 | 7.5 | 19.1 | 3.0 |
| 20 | 1.4 | 5 | 0.3 | 4.0 | 10.2 | 5.8 | 14.7 | 7.0 | 17.8 | 3.7 | |
| 40 | 2.8 | 10 | 0.7 | 4.3 | 10.9 | 6.0 | 15.2 | 8.3 | 21.1 | 4.6 | |
| 40 | 2.8 | 20 | 1.4 | 4.5 | 11.4 | 6.0 | 15.2 | 8.3 | 21.1 | 4.6 | |
| 60 | 4.1 | 40 | 2.8 | 5.0 | 12.7 | 6.5 | 16.5 | 8.5 | 21.6 | 4.9 | |
| ER2030SS | 10 | 0.7 | 3 | 0.2 | 4.3 | 10.9 | 6.0 | 15.2 | 8.8 | 22.4 | 4.0 |
| 40 | 2.8 | 5 | 0.3 | 4.5 | 11.4 | 6.5 | 16.5 | 8.5 | 21.6 | 7.0 | |
| 40 | 2.8 | 10 | 0.7 | 4.8 | 12.2 | 6.8 | 17.3 | 9.0 | 22.9 | 7.3 | |
| 60 | 4.1 | 20 | 1.4 | 4.5 | 11.4 | 6.8 | 17.3 | 9.0 | 22.9 | 8.8 | |
| 60 | 4.1 | 40 | 2.8 | 5.3 | 13.5 | 7.0 | 17.8 | 9.3 | 23.6 | 9.1 | |
| ER2040SS | 20 | 1.4 | 3 | 0.2 | 5.8 | 14.7 | 7.5 | 19.1 | 10.0 | 25.4 | 4.6 |
| 40 | 2.8 | 5 | 0.3 | 6.0 | 15.2 | 8.0 | 20.3 | 10.3 | 26.2 | 5.8 | |
| 60 | 4.1 | 10 | 0.7 | 6.0 | 15.2 | 8.0 | 20.3 | 10.5 | 26.7 | 7.0 | |
| 60 | 4.1 | 20 | 1.4 | 5.5 | 14.0 | 7.0 | 17.8 | 9.0 | 22.9 | 7.3 | |
| 80 | 5.5 | 40 | 2.8 | 4.5 | 11.4 | 6.5 | 16.5 | 9.5 | 24.1 | 9.1 | |
| ER2050SS | 40 | 2.8 | 3 | 0.2 | 6.5 | 16.5 | 8.8 | 22.4 | 11.0 | 27.9 | 7.0 |
| 70 | 4.8 | 5 | 0.3 | 6.5 | 16.5 | 9.0 | 22.9 | 10.0 | 25.4 | 8.5 | |
| 80 | 5.5 | 10 | 0.7 | 6.5 | 16.5 | 9.0 | 22.9 | 11.0 | 27.9 | 9.1 | |
| 90 | 6.2 | 20 | 1.4 | 6.0 | 15.2 | 8.0 | 20.3 | 11.0 | 27.9 | 9.8 | |
Natężenia przepływu - modele 1/4 NPT
| Ciśnienie cieczy 3 psi/0,2 bar | Ciśnienie cieczy 5 psi/0,3 bar | Ciśnienie cieczy 10 psi/0,7 bar | ||||||||||
| Model | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | |||
| ER2010SS | 5 | 0.3 | 3.8 | 25.5 | 5 | 0.3 | 5.3 | 25.5 | 10 | 0.7 | 7.2 | 36.8 |
| 10 | 0.7 | 3.8 | 36.8 | 10 | 0.7 | 5.3 | 36.8 | 20 | 1.4 | 7.2 | 53.8 | |
| 20 | 1.4 | 3.8 | 53.8 | 30 | 2.1 | 5.3 | 68.0 | 40 | 2.8 | 7.2 | 85.0 | |
| 40 | 2.8 | 3.8 | 85.0 | 50 | 3.4 | 5.3 | 99.1 | 60 | 4.1 | 7.2 | 116 | |
| ER2020SS | 6 | 0.4 | 9.5 | 25.5 | 10 | 0.7 | 12.1 | 36.8 | 10 | 0.7 | 16.3 | 36.8 |
| 10 | 0.7 | 9.5 | 36.8 | 20 | 1.4 | 12.1 | 51.0 | 20 | 1.4 | 16.3 | 53.8 | |
| 30 | 2.1 | 9.5 | 68.0 | 40 | 2.8 | 12.1 | 87.8 | 40 | 2.8 | 16.3 | 87.8 | |
| 50 | 3.4 | 9.5 | 102 | 60 | 4.1 | 12.1 | 116 | 60 | 4.1 | 16.3 | 116 | |
| ER2030SS | 10 | 0.7 | 16.7 | 113 | 10 | 0.7 | 20.8 | 113 | 15 | 1.0 | 28.8 | 139 |
| 20 | 1.4 | 16.7 | 170 | 20 | 1.4 | 20.8 | 170 | 30 | 2.1 | 28.8 | 218 | |
| 40 | 2.8 | 16.7 | 269 | 40 | 2.8 | 20.8 | 269 | 50 | 3.4 | 28.8 | 317 | |
| 50 | 3.4 | 16.7 | 317 | 60 | 4.1 | 20.8 | 331 | 70 | 4.8 | 28.8 | 379 | |
| ER2040SS | 15 | 1.0 | 37.9 | 139 | 20 | 1.4 | 51.1 | 170 | 30 | 2.1 | 71.2 | 218 |
| 30 | 2.1 | 37.9 | 218 | 30 | 2.1 | 51.1 | 218 | 40 | 2.8 | 71.2 | 269 | |
| 40 | 2.8 | 37.9 | 269 | 40 | 2.8 | 51.1 | 269 | 60 | 4.1 | 71.2 | 331 | |
| 50 | 3.4 | 37.9 | 317 | 60 | 4.1 | 51.1 | 331 | 80 | 5.5 | 71.2 | 433 | |
| ER2050SS | 40 | 2.8 | 68.1 | 396 | 55 | 3.8 | 98.0 | 510 | 65 | 4.5 | 155 | 595 |
| 50 | 3.4 | 68.1 | 470 | 65 | 4.5 | 98.0 | 595 | 70 | 4.8 | 155 | 631 | |
| 60 | 4.1 | 68.1 | 558 | 70 | 4.8 | 98.0 | 631 | 80 | 5.5 | 155 | 716 | |
| 65 | 4.5 | 68.1 | 595 | 80 | 5.5 | 98.0 | 716 | 90 | 6.2 | 155 | 790 | |
| Ciśnienie cieczy 20 psi/1,4 bar | Ciśnienie cieczy 40 psi/2,8 bar | |||||||
| Model | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | ||
| ER2010SS | 20 | 1.4 | 10.2 | 53.8 | 20 | 1.4 | 14.4 | 53.8 |
| 40 | 2.8 | 10.2 | 85.0 | 40 | 2.8 | 14.4 | 85.0 | |
| 60 | 4.1 | 10.2 | 116 | 60 | 4.1 | 14.4 | 116 | |
| 90 | 6.2 | 10.2 | 161 | 90 | 6.2 | 14.4 | 161 | |
| ER2020SS | 20 | 1.4 | 22.3 | 82.1 | 40 | 2.8 | 28.4 | 85.0 |
| 40 | 2.8 | 22.3 | 87.8 | 60 | 4.1 | 28.4 | 116 | |
| 60 | 4.1 | 22.3 | 116 | 80 | 5.5 | 28.4 | 150 | |
| 90 | 6.2 | 22.3 | 167 | 90 | 6.2 | 28.4 | 167 | |
| ER2030SS | 30 | 2.1 | 41.6 | 218 | 40 | 2.8 | 53.0 | 269 |
| 40 | 2.8 | 41.6 | 269 | 50 | 3.4 | 53.0 | 317 | |
| 60 | 4.1 | 41.6 | 331 | 60 | 4.1 | 53.0 | 331 | |
| 80 | 5.5 | 41.6 | 433 | 80 | 5.5 | 53.0 | 433 | |
| ER2040SS | 40 | 2.8 | 104 | 269 | 50 | 3.4 | 117 | 317 |
| 50 | 3.4 | 104 | 317 | 60 | 4.1 | 117 | 331 | |
| 60 | 4.1 | 104 | 331 | 70 | 4.8 | 117 | 379 | |
| 80 | 5.5 | 104 | 433 | 80 | 5.5 | 117 | 433 | |
| ER2050SS | 80 | 5.5 | 227 | 716 | — | — | — | — |
| 90 | 6.2 | 227 | 790 | — | — | — | — | |
Wąskokątny strumień płaski
 |
Model: EF2010SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
 |
Model: EF2020SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
|
Model: EF2030SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
 |
Model: EF2040SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
 |
Model: EF6010SS Materiał: Stal nierdzewna typu 303 Wlot: 1/2 NPT |
Dysze niekapiące z mieszaniem zewnętrznym - wymiary:
Specyfikacje dysz rozpylających niekapiących o wąskokątnym strumieniu płaskim
Temperatura: Dysze rozpylające niekapiące o wąskokątnym strumieniu płaskim są przeznaczone na temperatury do 204°C.

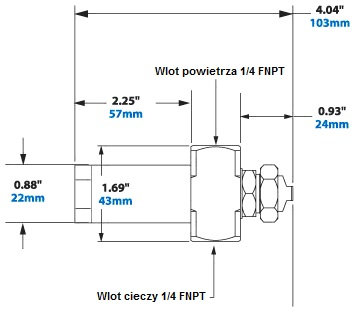

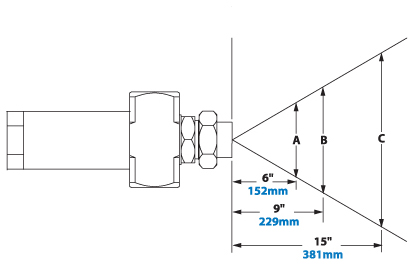

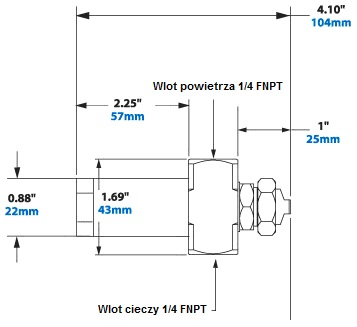

Schemat strumienia powietrza - modele 1/4 NPT
Wymiary strumienia - modele 1/4 NPT
| Wymiary strumienia | |||||||||||
| Model | Ciśnienie | Szerokość | Maks. głębokość m |
||||||||
| Powietrze psi/bar |
Ciecz psi/bar |
A | B | C | |||||||
| cal | cm | cal | cm | cal | cm | ||||||
| EF2010SS | 5 | 0.3 | 3 | 0.2 | 4.0 | 10.2 | 5.8 | 14.7 | 9.5 | 24.1 | 1.8 |
| 25 | 1.7 | 5 | 0.3 | 5.5 | 14.0 | 8.0 | 20.3 | 10.0 | 25.4 | 3.7 | |
| 25 | 1.7 | 20 | 1.4 | 6.5 | 16.5 | 9.5 | 24.1 | 13.0 | 33.0 | 4.0 | |
| 50 | 3.4 | 20 | 1.4 | 6.3 | 16.0 | 9.3 | 23.6 | 12.0 | 30.5 | 4.9 | |
| 75 | 5.2 | 40 | 2.8 | 6.5 | 16.5 | 9.5 | 24.1 | 13.0 | 33.0 | 5.5 | |
| EF2020SS | 10 | 0.7 | 3 | 0.2 | 4.5 | 11.4 | 7.0 | 17.8 | 11.0 | 27.9 | 2.7 |
| 30 | 2.1 | 5 | 0.3 | 6.0 | 15.2 | 10.0 | 25.4 | 14.0 | 35.6 | 4.3 | |
| 35 | 2.4 | 20 | 1.4 | 6.5 | 16.5 | 11.0 | 27.9 | 16.0 | 40.6 | 5.2 | |
| 60 | 4.1 | 20 | 1.4 | 7.5 | 19.1 | 11.5 | 29.2 | 18.0 | 45.7 | 6.1 | |
| 75 | 5.2 | 40 | 2.8 | 7.5 | 19.1 | 12.0 | 30.5 | 17.0 | 43.2 | 6.7 | |
| EF2030SS | 10 | 0.7 | 3 | 0.2 | 6.0 | 15.2 | 9.0 | 22.9 | 12.0 | 30.5 | 3.7 |
| 35 | 2.4 | 5 | 0.3 | 6.8 | 17.3 | 9.0 | 22.9 | 12.0 | 30.5 | 6.1 | |
| 40 | 2.8 | 10 | 0.7 | 7.0 | 17.8 | 10.0 | 25.4 | 13.0 | 33.0 | 7.0 | |
| 60 | 4.1 | 20 | 1.4 | 7.0 | 17.8 | 11.0 | 27.9 | 14.0 | 35.6 | 8.5 | |
| 75 | 5.2 | 40 | 2.8 | 7.0 | 17.8 | 11.0 | 27.9 | 14.0 | 35.6 | 9.1 | |
| EF2040SS | 15 | 1.0 | 3 | 0.2 | 6.0 | 15.2 | 10.0 | 25.4 | 14.0 | 35.6 | 4.0 |
| 30 | 2.1 | 3 | 0.2 | 6.8 | 17.3 | 11.0 | 27.9 | 14.0 | 35.6 | 5.2 | |
| 50 | 3.4 | 10 | 0.7 | 7.5 | 19.1 | 12.0 | 30.5 | 15.0 | 38.1 | 6.7 | |
| 60 | 4.1 | 20 | 1.4 | 8.0 | 20.3 | 12.0 | 30.5 | 16.0 | 40.6 | 7.6 | |
| 80 | 5.5 | 40 | 2.8 | 7.0 | 17.8 | 11.0 | 27.9 | 15.0 | 38.1 | 8.2 | |

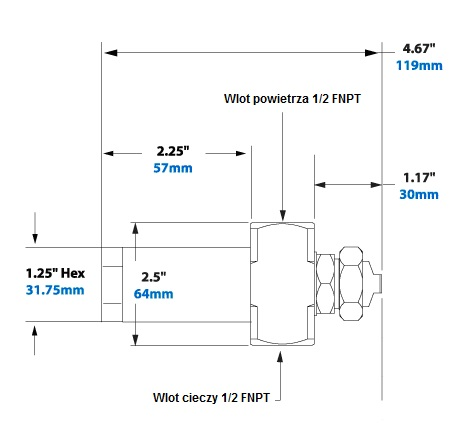

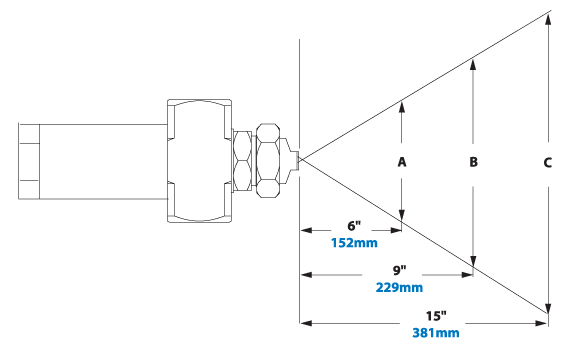

Schemat strumienia powietrza - model 1/2 NPT
Wymiary strumienia - model 1/2 NPT
| Wymiary strumienia – model 1/2 NPT | |||||||||||
| Model | Ciśnienie | Szerokość | Maks. głębokość m |
||||||||
| Powietrze psi/bar |
Ciecz psi/bar |
A | B | C | |||||||
| cal | cm | cal | cm | cal | cm | ||||||
| EF6010SS | 35 | 2.4 | 3 | 0.2 | 15 | 38 | 18.5 | 47 | 22 | 56 | 7.6 |
| 50 | 3.4 | 5 | 0.3 | 15 | 38 | 19 | 48 | 23 | 58 | 9.4 | |
| 70 | 4.8 | 10 | 0.7 | 15 | 38 | 20 | 51 | 25 | 64 | 10.1 | |
| 90 | 6.2 | 15 | 1.0 | 15 | 380 | 20 | 51 | 25 | 64 | 10.7 | |
Natężenia przepływu - modele 1/4 NPT
| Ciśnienie cieczy 3 psi/0,2 bar | Ciśnienie cieczy 5 psi/0,3 bar | Ciśnienie cieczy 10 psi/0,7 bar | ||||||||||
| Model | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | |||
| EF2010SS | 5 | 0.3 | 3.8 | 22.7 | 10 | 0.7 | 5.3 | 28.3 | 15 | 1.0 | 7.2 | 36.8 |
| 10 | 0.7 | 3.8 | 28.3 | 20 | 1.4 | 5.3 | 42.5 | 25 | 1.7 | 7.2 | 51.0 | |
| 20 | 1.4 | 3.8 | 42.5 | 30 | 2.1 | 5.3 | 56.6 | 40 | 2.8 | 7.2 | 70.8 | |
| 40 | 2.8 | 3.8 | 70.8 | 50 | 3.4 | 5.3 | 82.1 | 60 | 4.1 | 7.2 | 96.3 | |
| EF2020SS | 10 | 0.7 | 9.5 | 28.3 | 15 | 1.0 | 12.1 | 36.8 | 20 | 1.4 | 16.3 | 42.5 |
| 20 | 1.4 | 9.5 | 42.5 | 25 | 1.7 | 12.1 | 51.0 | 30 | 2.1 | 16.3 | 56.6 | |
| 30 | 2.1 | 9.5 | 56.6 | 40 | 2.8 | 12.1 | 70.8 | 50 | 3.4 | 16.3 | 82.1 | |
| 50 | 3.4 | 9.5 | 82.1 | 60 | 4.1 | 12.1 | 96.3 | 70 | 4.8 | 16.3 | 108 | |
| EF2030SS | 10 | 0.7 | 16.7 | 99.1 | 20 | 1.4 | 20.8 | 150 | 25 | 1.7 | 28.8 | 173 |
| 20 | 1.4 | 16.7 | 150 | 30 | 2.1 | 20.8 | 195 | 35 | 2.4 | 28.8 | 215 | |
| 30 | 2.1 | 16.7 | 195 | 40 | 2.8 | 20.8 | 238 | 50 | 3.4 | 28.8 | 283 | |
| 50 | 3.4 | 16.7 | 283 | 60 | 4.1 | 20.8 | 326 | 70 | 4.8 | 28.8 | 360 | |
| EF2040SS | 15 | 1.0 | 37.9 | 125 | 25 | 1.7 | 51.1 | 173 | 35 | 2.4 | 71.2 | 215 |
| 25 | 1.7 | 37.9 | 173 | 35 | 2.4 | 51.1 | 215 | 45 | 3.1 | 71.2 | 261 | |
| 40 | 2.8 | 37.9 | 238 | 50 | 3.4 | 51.1 | 283 | 60 | 4.1 | 71.2 | 326 | |
| 50 | 3.4 | 37.9 | 283 | 60 | 4.1 | 51.1 | 326 | 80 | 5.5 | 71.2 | 388 | |
| Ciśnienie cieczy 20 psi/1,4 bar | Ciśnienie cieczy 40 psi/2,8 bar | |||||||
| Model | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | ||
| EF2010SS | 25 | 1.7 | 10.2 | 51.0 | 45 | 3.1 | 14.4 | 76.5 |
| 40 | 2.8 | 10.2 | 70.8 | 60 | 4.1 | 14.4 | 96.3 | |
| 60 | 4.1 | 10.2 | 96.3 | 75 | 5.2 | 14.4 | 116 | |
| 90 | 6.2 | 10.2 | 133 | 95 | 6.5 | 14.4 | 144 | |
| EF2020SS | 35 | 2.4 | 22.3 | 62.3 | 50 | 3.4 | 28.4 | 82.1 |
| 50 | 3.4 | 22.3 | 82.1 | 60 | 4.1 | 28.4 | 96.3 | |
| 70 | 4.8 | 22.3 | 108 | 80 | 5.5 | 28.4 | 122 | |
| 90 | 6.2 | 22.3 | 133 | 100 | 6.9 | 28.4 | 147 | |
| EF2030SS | 40 | 2.8 | 41.6 | 238 | 50 | 3.4 | 53.0 | 283 |
| 50 | 3.4 | 41.6 | 283 | 60 | 4.1 | 53.0 | 326 | |
| 70 | 4.8 | 41.6 | 360 | 80 | 5.5 | 53.0 | 388 | |
| 90 | 6.2 | 41.6 | 419 | 95 | 6.5 | 53.0 | 428 | |
| EF2040SS | 45 | 3.1 | 104 | 261 | 55 | 3.8 | 117 | 303 |
| 55 | 3.8 | 104 | 303 | 65 | 4.5 | 117 | 345 | |
| 70 | 4.8 | 104 | 360 | 80 | 5.5 | 117 | 388 | |
| 90 | 6.2 | 104 | 419 | 100 | 6.9 | 117 | 459 | |
Natężenia przepływu - model 1/2 NPT
| Ciśnienie cieczy 3 psi/0,2 bar | Ciśnienie cieczy 5 psi/0,3 bar | Ciśnienie cieczy 7 psi/0,5 bar | ||||||||||
| Model | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | |||
| EF6010SS | 30 | 2.1 | 534 | 854 | 40 | 2.8 | 704 | 1037 | 45 | 3.1 | 825 | 1130 |
| 35 | 2.4 | 961 | 45 | 3.1 | 1144 | 55 | 3.8 | 1331 | ||||
| 40 | 2.8 | 1055 | 55 | 3.8 | 1342 | 60 | 4.1 | 1402 | ||||
| 45 | 3.1 | 1155 | 60 | 4.1 | 1416 | 70 | 4.8 | 1609 | ||||
| Ciśnienie cieczy 10 psi/0,7 bar | Ciśnienie cieczy 15 psi/1,0 bar | |||||||
| Model | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | ||
| EF6010SS | 55 | 3.8 | 999 | 1314 | 80 | 5.5 | 1147 | 1586 |
| 60 | 4.1 | 1409 | 85 | 5.9 | 1699 | |||
| 70 | 4.8 | 1496 | 90 | 6.2 | 1739 | |||
| 80 | 5.5 | 1691 | 100 | 6.9 | 1914 | |||
Szerokokątny strumień płaski
 |
Model: EB2010SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
 |
Model: EB2020SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
 |
Model: EB2030SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
 |
Model: EB2040SS Materiał: Stal nierdzewna typu 303 Wlot: 1/4 NPT |
Dysze niekapiące z mieszaniem zewnętrznym - wymiary
Specyfikacje dysz rozpylających niekapiących o szerokokątnym strumieniu płaskim
Temperatura: Dysze rozpylające niekapiące o szerokokątnym strumieniu płaskim są przeznaczone na temperatury do 204°C.
Schemat strumienia powietrza - modele 1/4 NPT
Wymiary strumienia - modele 1/4 NPT
| Wymiary strumienia – modele 1/4 NPT | |||||||||||
| Model | Ciśnienie | Szerokość | Maks. głębokość m |
||||||||
| Powietrze psi/bar |
Ciecz psi/bar |
A | B | C | |||||||
| cal | cm | cal | cm | cal | cm | ||||||
| EB2010SS | 10 | 0.7 | 5 | 0.3 | 8.0 | 20.3 | 11.0 | 27.9 | 14.0 | 35.6 | 2.7 |
| 15 | 1.0 | 10 | 0.7 | 9.0 | 22.9 | 12.0 | 30.5 | 17.0 | 43.2 | 3.4 | |
| 20 | 1.4 | 20 | 1.4 | 9.3 | 23.6 | 14.0 | 35.6 | 19.0 | 48.3 | 3.4 | |
| 25 | 1.7 | 30 | 2.1 | 11.0 | 27.9 | 15.0 | 38.1 | 20.0 | 50.8 | 4.0 | |
| 25 | 1.7 | 40 | 2.8 | 11.0 | 27.9 | 15.0 | 38.1 | 21.0 | 53.3 | 4.3 | |
| EB2020SS | 8 | 0.6 | 5 | 0.3 | 11.0 | 27.9 | 16.0 | 40.6 | 19.0 | 48.3 | 2.4 |
| 15 | 1.0 | 20 | 1.4 | 11.0 | 27.9 | 16.0 | 40.6 | 21.0 | 53.3 | 3.4 | |
| 20 | 1.4 | 20 | 1.4 | 12.0 | 30.5 | 17.0 | 43.2 | 22.0 | 55.9 | 3.7 | |
| 25 | 1.7 | 30 | 2.1 | 13.0 | 33.0 | 18.0 | 45.7 | 24.0 | 61.0 | 3.7 | |
| 30 | 2.1 | 40 | 2.8 | 13.0 | 33.0 | 19.0 | 48.3 | 24.0 | 61.0 | 4.3 | |
| EB2030SS | 15 | 1.0 | 3 | 0.2 | 11.0 | 27.9 | 17.0 | 43.2 | 21.0 | 53.3 | 4.0 |
| 25 | 1.7 | 10 | 0.7 | 12.0 | 30.5 | 18.0 | 45.7 | 23.0 | 58.4 | 4.9 | |
| 45 | 3.1 | 20 | 1.4 | 13.0 | 33.0 | 19.0 | 48.3 | 24.0 | 61.0 | 6.4 | |
| 60 | 4.1 | 30 | 2.1 | 14.0 | 35.6 | 18.0 | 45.7 | 24.0 | 61.0 | 7.9 | |
| 70 | 4.8 | 40 | 2.8 | 14.0 | 35.6 | 18.0 | 45.7 | 24.0 | 61.0 | 9.1 | |
| EB2040SS | 30 | 2.1 | 5 | 0.3 | 13.0 | 33.0 | 19.0 | 48.3 | 24.0 | 61.0 | 5.2 |
| 45 | 3.1 | 20 | 1.4 | 14.0 | 35.6 | 20.0 | 50.8 | 26.0 | 66.0 | 5.8 | |
| 65 | 4.5 | 20 | 1.4 | 15.0 | 38.1 | 21.0 | 53.3 | 27.0 | 68.6 | 7.0 | |
| 80 | 5.5 | 20 | 1.4 | 15.0 | 38.1 | 22.0 | 55.9 | 28.0 | 71.1 | 7.9 | |
| 90 | 6.2 | 40 | 2.8 | 16.0 | 40.6 | 22.0 | 55.9 | 28.0 | 71.1 | 7.9 | |
Natężenia przepływu - modele 1/4 NPT
| Ciśnienie cieczy 3 psi/0,2 bar | Ciśnienie cieczy 5 psi/0,3 bar | Ciśnienie cieczy 10 psi/0,7 bar | ||||||||||
| Model | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | |||
| EB2010SS | 5 | 0.3 | 3.8 | 25.5 | 5 | 0.3 | 5.3 | 25.5 | 8 | 0.6 | 7.2 | 31.1 |
| 8 | 0.6 | 3.8 | 31.1 | 10 | 0.7 | 5.3 | 36.8 | 10 | 0.7 | 7.2 | 36.8 | |
| 10 | 0.7 | 3.8 | 36.8 | 15 | 1.0 | 5.3 | 48.1 | 20 | 1.4 | 7.2 | 56.6 | |
| 15 | 1.0 | 3.8 | 48.1 | 20 | 1.4 | 5.3 | 56.6 | 30 | 2.1 | 7.2 | 73.6 | |
| EB2020SS | 6 | 0.4 | 9.5 | 28.3 | 6 | 0.4 | 12.1 | 28.3 | 6 | 0.4 | 16.3 | 28.3 |
| 7 | 0.5 | 9.5 | 31.1 | 8 | 0.6 | 12.1 | 31.1 | 8 | 0.6 | 16.3 | 31.1 | |
| 8 | 0.6 | 9.5 | 31.1 | 9 | 0.6 | 12.1 | 34.0 | 10 | 0.7 | 16.3 | 36.8 | |
| 10 | 0.7 | 9.5 | 36.8 | 10 | 0.7 | 12.1 | 36.8 | 12 | 0.8 | 16.3 | 42.5 | |
| EB2030SS | 8 | 0.6 | 16.7 | 96.3 | 10 | 0.7 | 20.8 | 108 | 15 | 1.0 | 28.8 | 136 |
| 15 | 1.0 | 16.7 | 136 | 20 | 1.4 | 20.8 | 167 | 25 | 1.7 | 28.8 | 190 | |
| 20 | 1.4 | 16.7 | 167 | 25 | 1.7 | 20.8 | 190 | 35 | 2.4 | 28.8 | 238 | |
| 25 | 1.7 | 16.7 | 190 | 30 | 2.1 | 20.8 | 215 | 40 | 2.8 | 28.8 | 263 | |
| EB2040SS | 10 | 0.7 | 37.9 | 108 | 15 | 1.0 | 51.1 | 136 | 25 | 1.7 | 71.2 | 190 |
| 15 | 1.0 | 37.9 | 136 | 20 | 1.4 | 51.1 | 167 | 30 | 2.1 | 71.2 | 215 | |
| 20 | 1.4 | 37.9 | 167 | 30 | 2.1 | 51.1 | 215 | 40 | 2.8 | 71.2 | 263 | |
| 25 | 1.7 | 37.9 | 190 | 35 | 2.4 | 51.1 | 238 | 45 | 3.1 | 71.2 | 286 | |
| Ciśnienie cieczy 20 psi/1,4 bar | Ciśnienie cieczy 40 psi/2,8 bar | |||||||
| Model | Ciśn. pow. psi/bar |
l/h | l/min | Ciśn. pow. psi/bar |
l/h | l/min | ||
| EB2010SS | 10 | 0.7 | 10.2 | 36.8 | 15 | 1.0 | 14.4 | 48.1 |
| 20 | 1.4 | 10.2 | 56.6 | 20 | 1.4 | 14.4 | 56.6 | |
| 30 | 2.1 | 10.2 | 73.6 | 30 | 2.1 | 14.4 | 73.6 | |
| 35 | 2.4 | 10.2 | 85.0 | 35 | 2.4 | 14.4 | 85.0 | |
| EB2020SS | 10 | 0.7 | 22.3 | 36.8 | 20 | 1.4 | 28.4 | 56.6 |
| 12 | 0.8 | 22.3 | 42.5 | 25 | 1.7 | 28.4 | 65.1 | |
| 15 | 1.0 | 22.3 | 48.1 | 30 | 2.1 | 28.4 | 74.0 | |
| 20 | 1.4 | 22.3 | 56.6 | 35 | 2.4 | 28.4 | 85.0 | |
| EB2030SS | 35 | 2.4 | 41.6 | 238 | 50 | 3.4 | 53.0 | 311 |
| 45 | 3.1 | 41.6 | 286 | 65 | 4.5 | 53.0 | 348 | |
| 55 | 3.8 | 41.6 | 331 | 85 | 5.9 | 53.0 | 445 | |
| 60 | 4.1 | 41.6 | 340 | 95 | 6.5 | 53.0 | 476 | |
| EB2040SS | 45 | 3.1 | 104 | 286 | 75 | 5.2 | 117 | 388 |
| 50 | 3.4 | 104 | 311 | 85 | 5.9 | 117 | 445 | |
| 70 | 4.8 | 104 | 379 | 95 | 6.5 | 117 | 476 | |
| 80 | 5.5 | 104 | 419 | 100 | 6.9 | 117 | 518 | |
Akcesoria do produktu
Często kupowane razem
