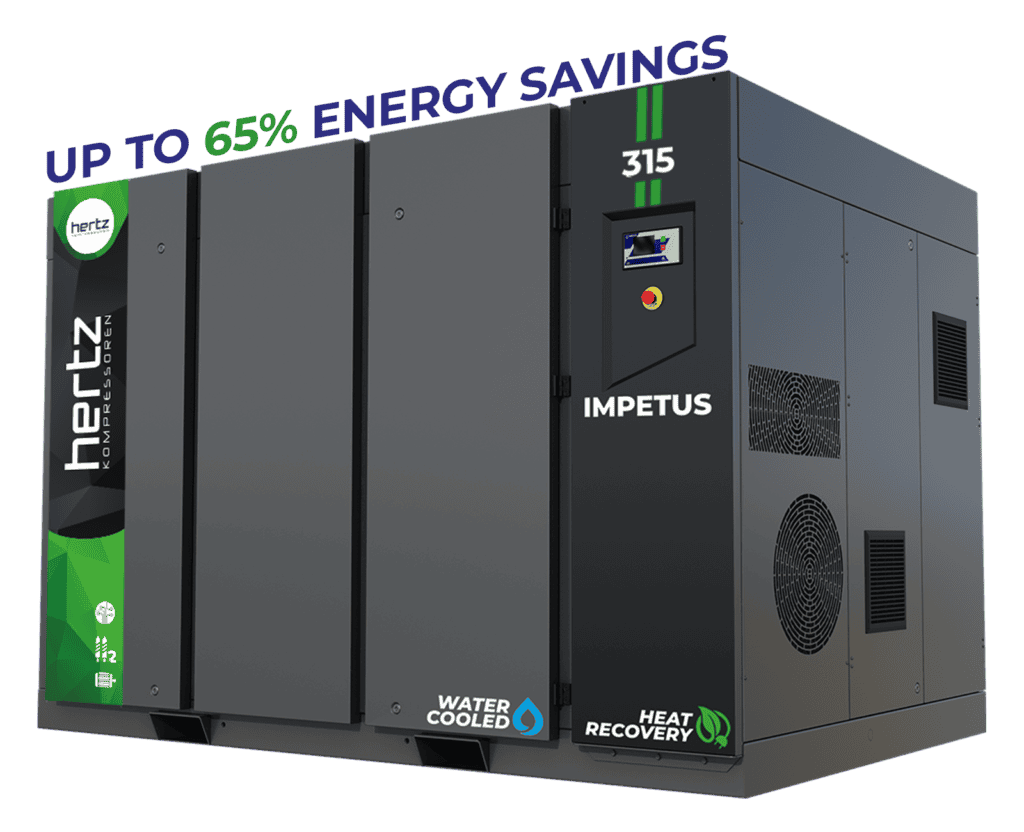

Wydajna, przemysłowa sprężarka powietrza dwustopniowa

dwustopniowy stopień śrubowy i silnik elektryczny przemysłowego kompresora powietrza

działanie przemysłowego kompresora powietrza

nowoczesny filtr powietrza w kompresorze powietrza

chłodzenie przemysłowego kompresora powietrza

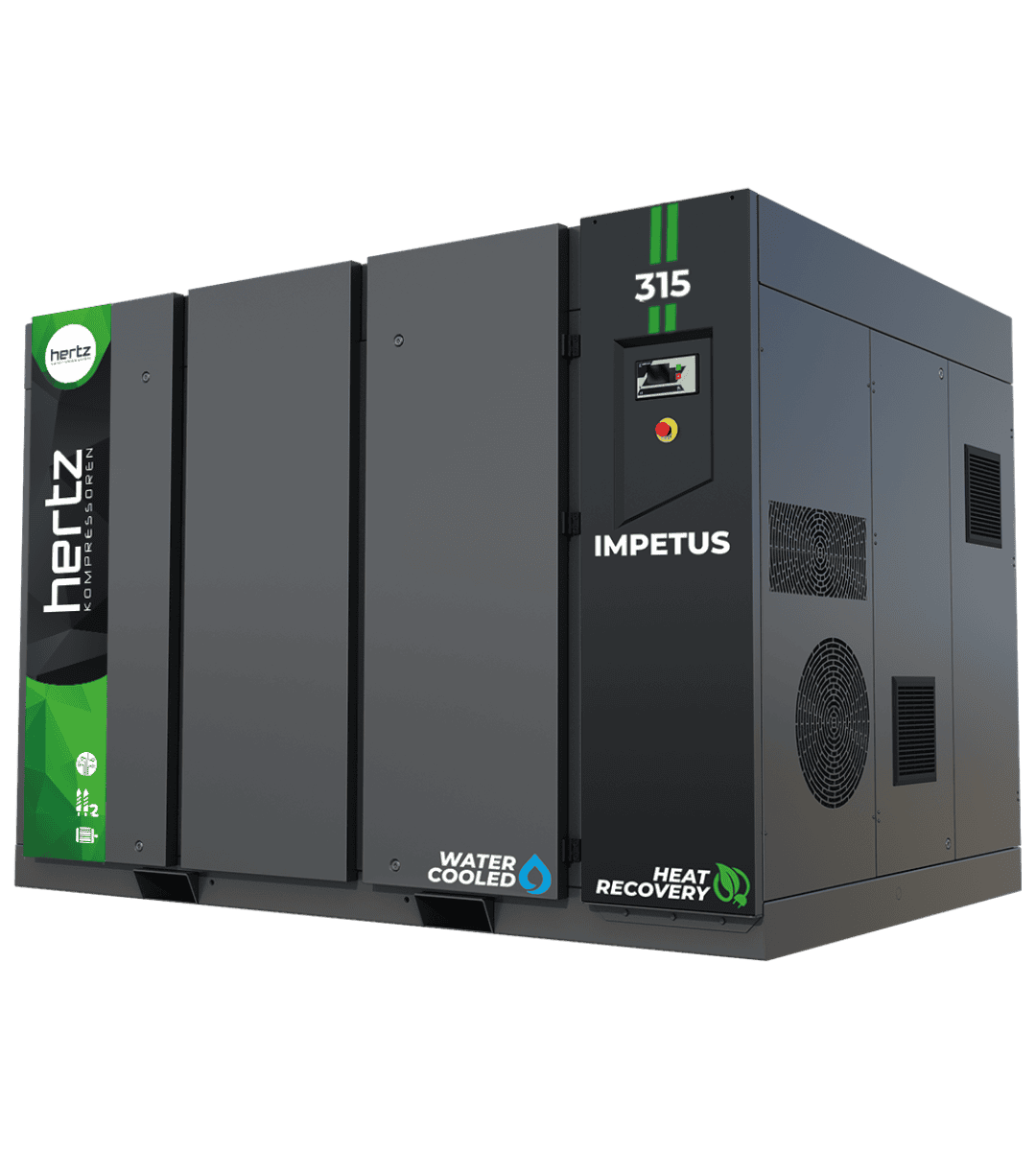

Dwustopniowe sprężarki śrubowe IMPETUS 90-315 kW

Wyjątkowo wydajne i oszczędne, przemysłowe kompresory powietrza serii Impetus. Dostępne są wersje stałoobrotowe oraz warianty z falownikiem. Charakterystyczną cechą tej serii sprężarek jest dwustopniowy blok śrubowy.

Kompresory dedykowane do zakładów przemysłowych. Wydajności od 5,2 do 62,67 m³/min. Dostępne są warianty z ciśnieniem roboczym 7,5 / 8,5 / 10 / 13 bar. Ta seria sprężarek odnajdzie swoje zastosowanie przede wszystkim w przypadkach gdzie energooszczędność i wydajność kompresora stawiane są na pierwszym miejscu. Wszystkie modele serii Impetus z zakresu 90 – 315 kW dostępne są w dwóch wariantach: zmiennoobrotowe z falownikiem oraz stałoobrotowe. Cechą wyróżniającą tę serię jest dwustopniowy blok śrubowy, który zapewnia najlepszą wydajność wśród tego typu urządzeń.

Główne Cechy

• Silniki elektryczne klasy efektywności E4

• Dwustopniowy blok śrubowy

• Niski poziom hałasu

• Dostępne warianty stałoobrotowe oraz zmiennoobrotowe

• Chłodzenie wodą i odzysk ciepła (opcjonalnie)

90-315 kW 7,5-8,5-10-13 bar 5,2-62,67 m³/min

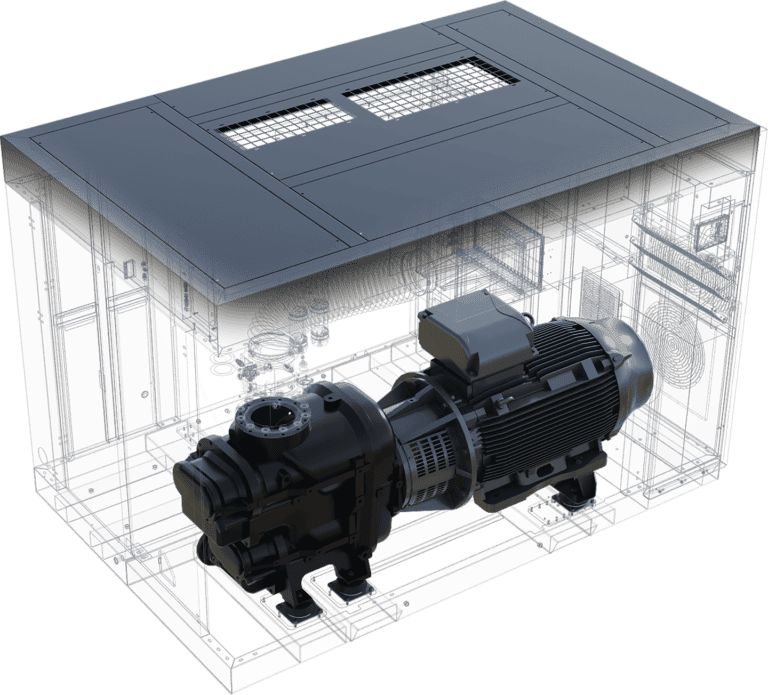

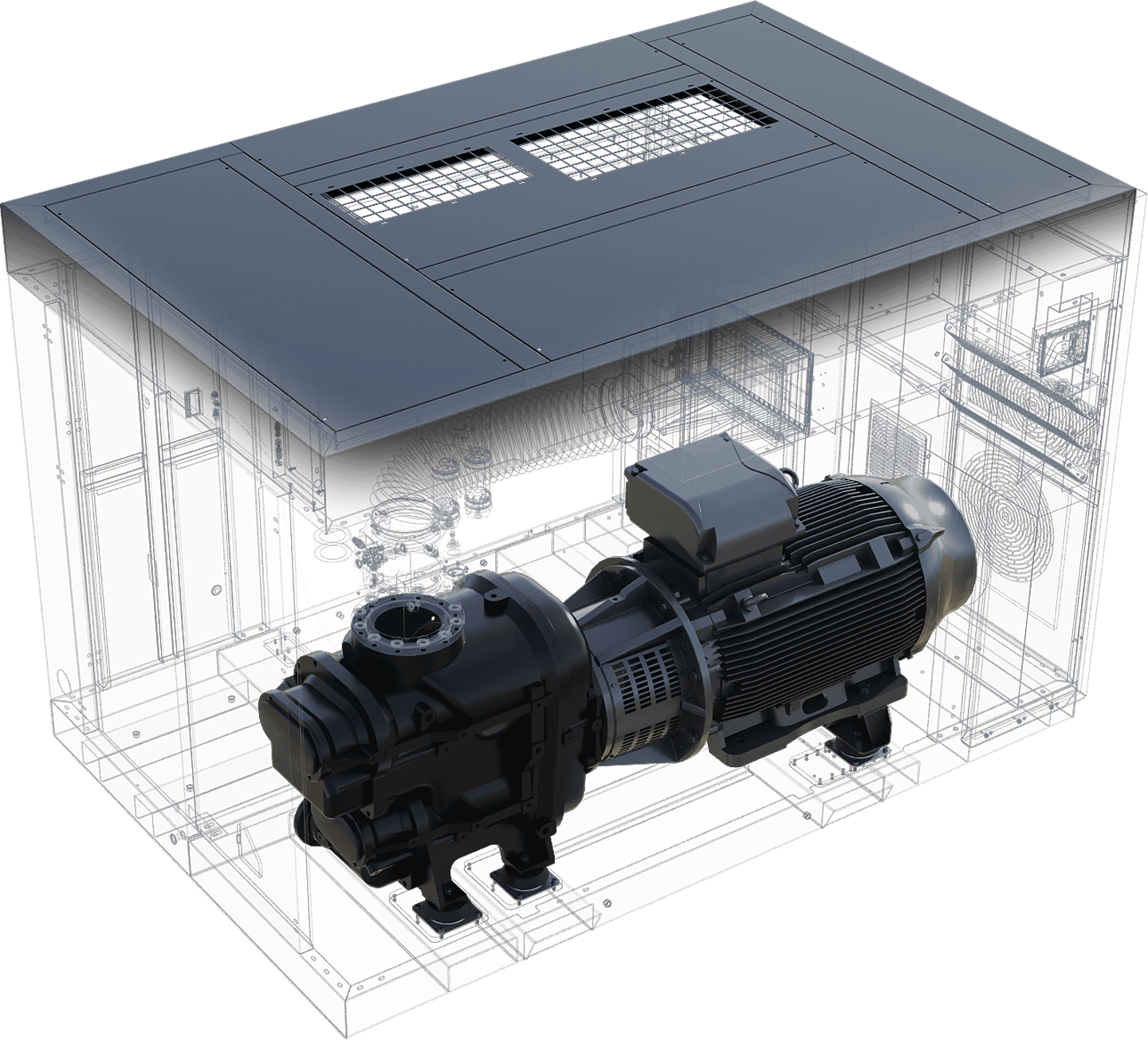

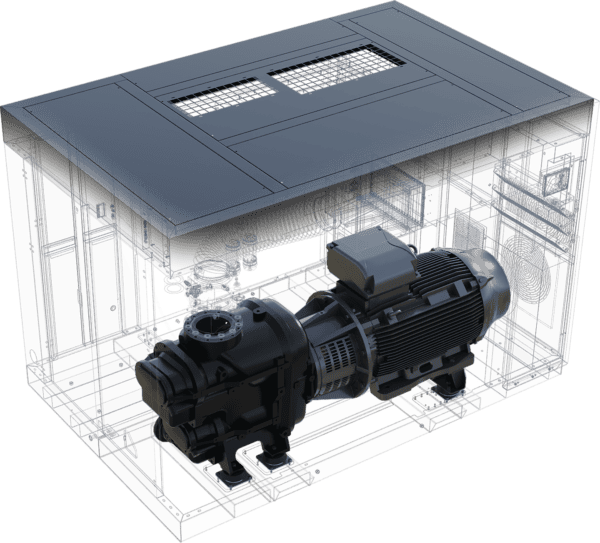

Dwustopniowy Stopień Śrubowy

• Dwustopniowy stopień śrubowy zapewniający do 10% lepszą wydajność energetyczną

• Większy przepływ do 10% w porównaniu do sprężarek z pojedynczym stopniem śrubowym

• Napęd bezpośredni

• Mniejsze straty energii

• Wydłużona żywotność śruby i łożysk dzięki niskiemu współczynnikowi sprężania, mniejszym siłom osiowym i ściskającym

• Długa żywotność dzięki niższym prędkościom obrotowym rotorów

• Dwustopniowe sprężanie, zbliżone do sprężania izotermicznego

Silnik Elektryczny

• Klasa efektywności energetycznej IE4

• Silniki charakteryzują się wzrostem temperatury klasy B

• Funkcja ciągłej pracy

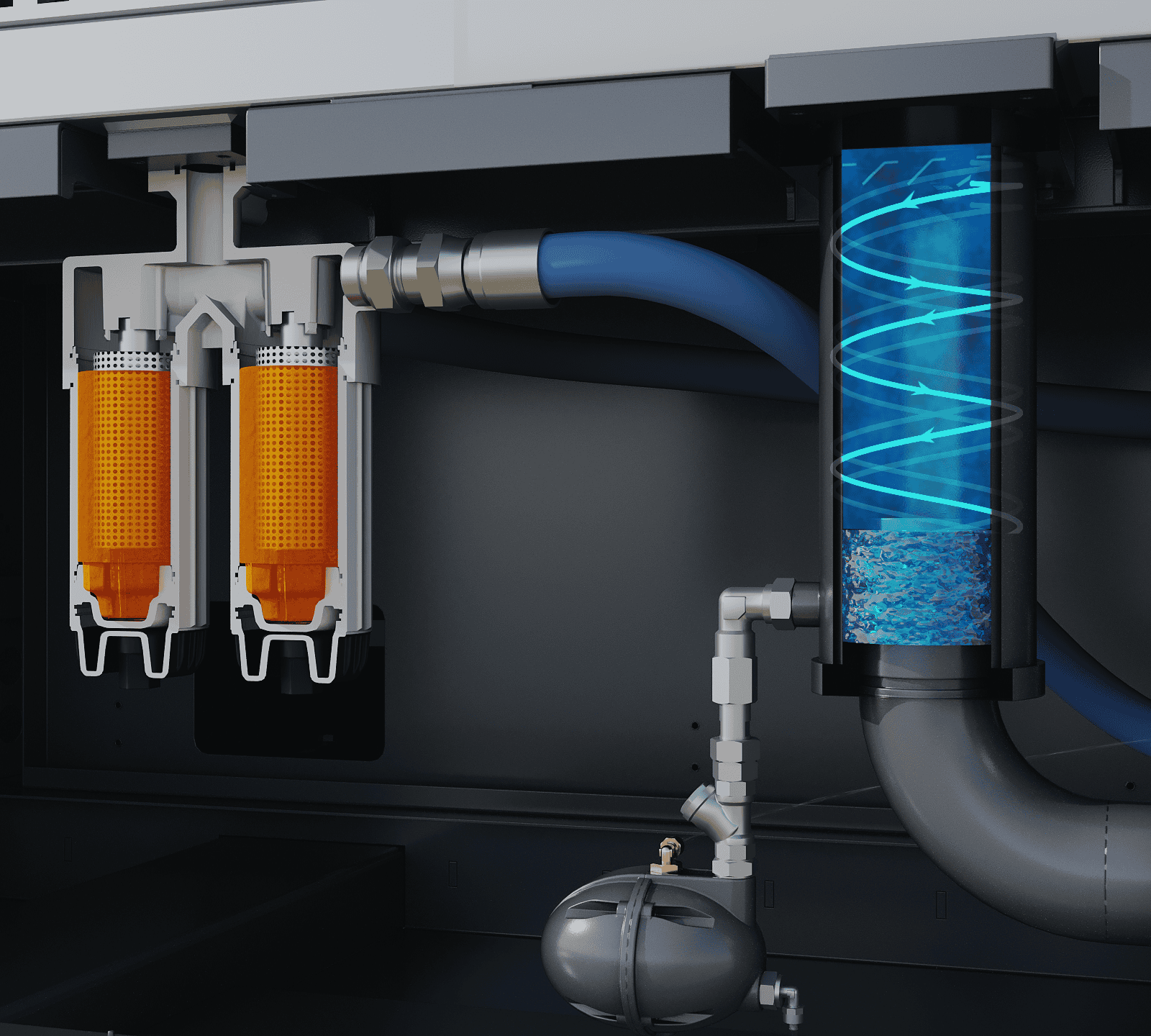

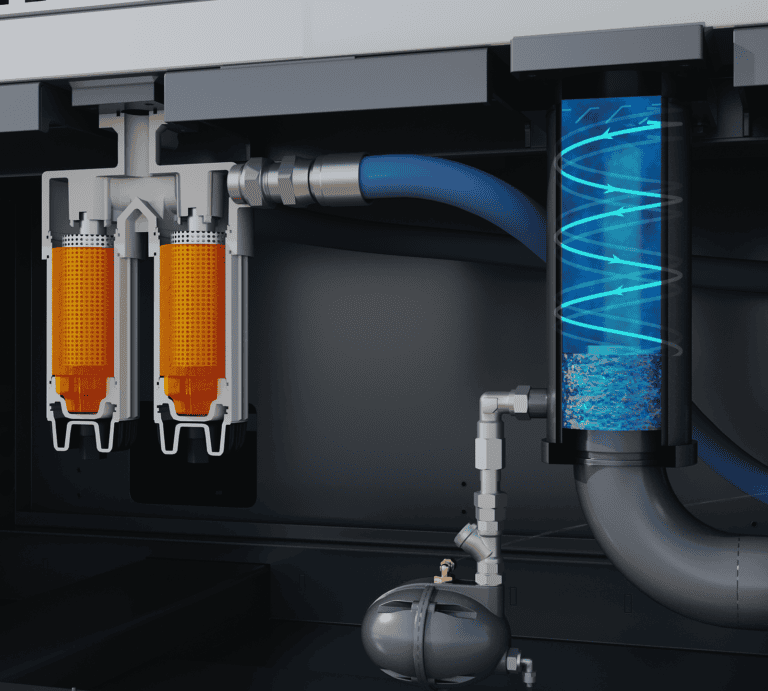

Filtr Oleju

• Ekologiczny i nadający się do recyklingu filtr oleju

• Filtr oleju nie zawiera stopów metali

• Aluminiowa obudowa

• Łatwa konserwacja

Odwadniacz

• Kompaktowa, zintegrowana i unikalna konstrukcja

• Niezawodna separacja wstępna (>% 99)

• Wysoka skuteczność separacji przy wysokiej wilgotności i temperaturze

• Odpływ z zerowymi stratami

• Wysoka efektywność energetyczna przy minimalnych stratach ciśnienia

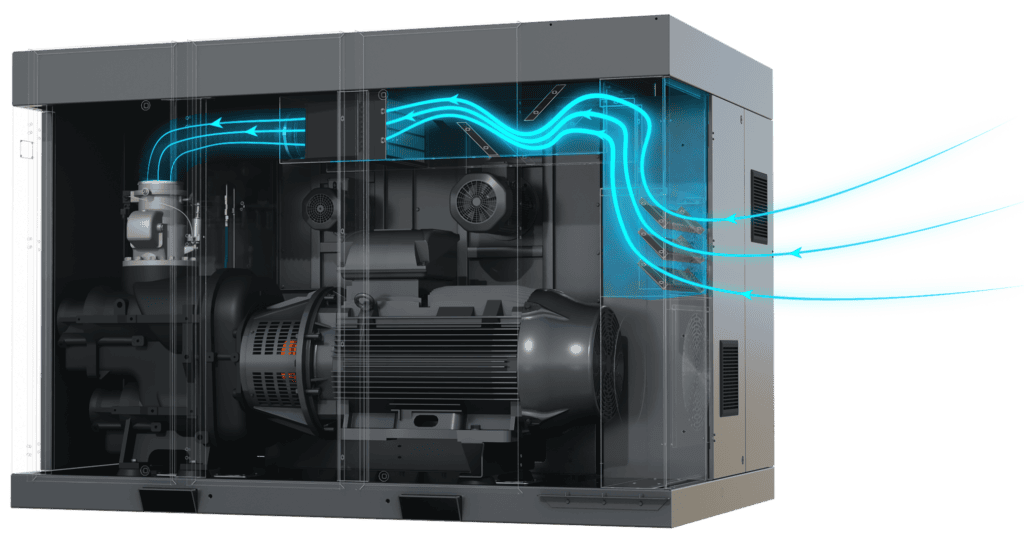

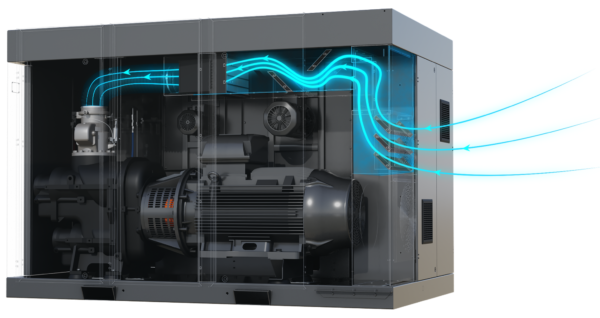

Filtr Powietrza

• Chroni blok stopnia śrubowego, oddzielając cząstki o wielkości do 3 mikronów

• Strata ciśnienia wlotowego: <2 mbar skutkuje wysoką wydajnością przez cały okres użytkowania

• Łatwa konserwacja

• Długa żywotność

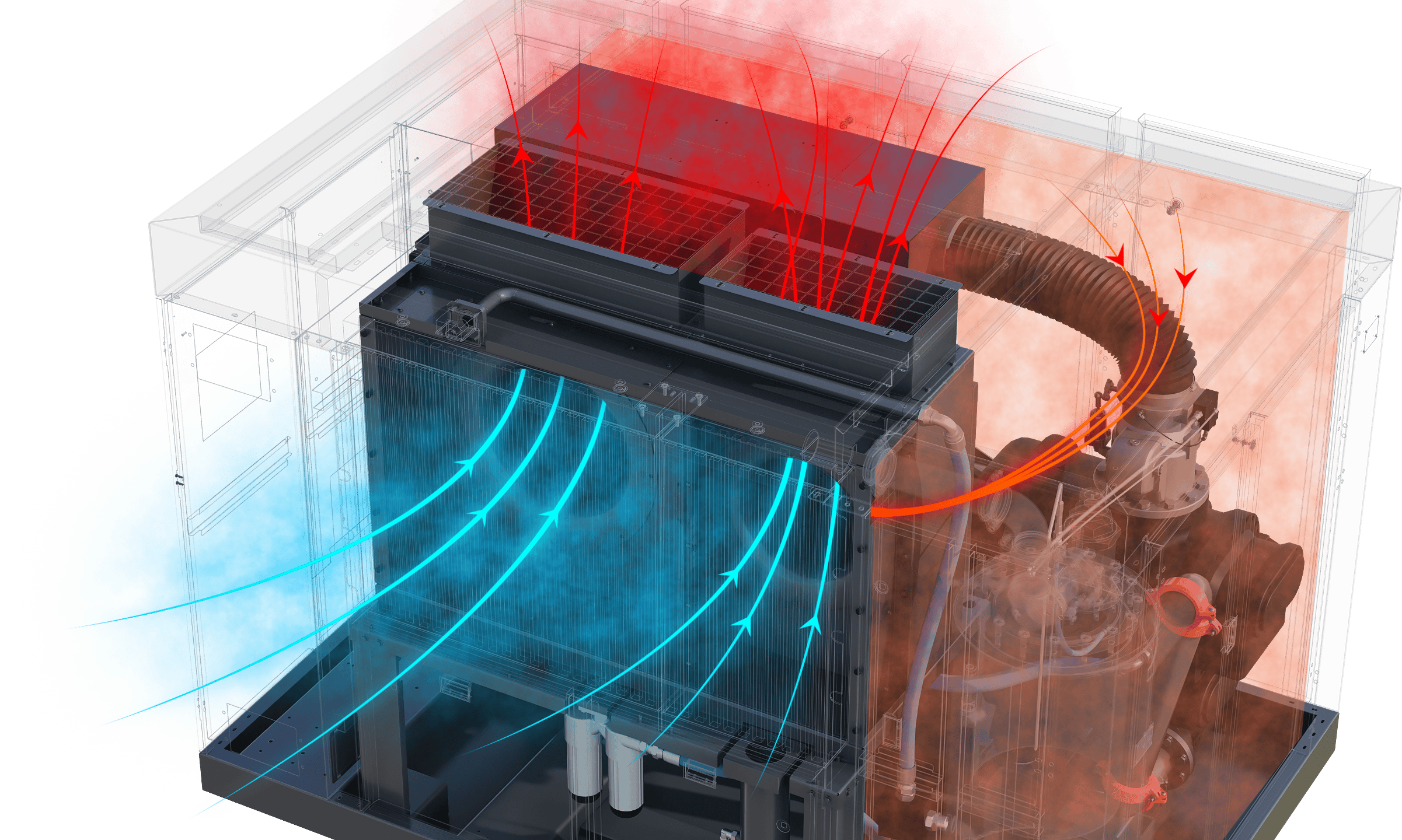

System Chłodzenia

• Wysoka wydajność chłodzenia w kompaktowych wymiennikach ciepła powietrza i oleju

• Odpowiednia konstrukcja do pracy w temperaturze do 45°C

• Niski poziom hałasu dzięki wolnoobrotowym wentylatorom promieniowym

• Efektywność energetyczna przy optymalnej temperaturze oleju dzięki sterowaniu obrotami wentylatora

Sterownik

• Wyświetlacz LED 7”

• Praca grupowa do 4 kompresorów

• Możliwość wyboru kompresora Master/Slave

• Szybka komunikacja z ModbusTCP

• Możliwość podłączenia do systemu DCS klienta przez ModbusTCP

• Kompaktowa konstrukcja z zintegrowanym sterownikiem i kontrolerem

• Tygodniowy harmonogram uruchamiania/zatrzymywania maszyny z 2 różnymi przedziałami czasowymi, które można indywidualnie ustawić dla każdego dnia tygodnia

• Funkcja podwójnego PID umożliwia jednoczesne uruchamianie PID dla temperatury i ciśnienia

• PID ciśnienia zapewnia energooszczędną pracę, utrzymując ciśnienie na żądanym poziomie

• PID temperatury kontroluje prędkość wentylatora, aby utrzymać najbardziej efektywną temperaturę pracy bloku śrubowego

• Wszystkie dane dotyczące sterowania falownikiem i kompresorem są zarządzane z jednego punktu

• Możliwość określenia czasów współstarzenia systemu za pomocą wybieralnych parametrów

• Wbudowany czujnik fazy

• Przyjazny dla użytkownika interfejs ekranowy

90-315 kW 7,5-8,5-10-13 bar 13,65-62,67 m³/min

SPRĘŻARKI IMPETUS STAŁOOBROTOWE

Model	Ciśnienie bar		Moc silnika	Rozmiar przyłącza	Wymiary (mm)			Waga
		*Wydajność m³/min**
					Długość	Szerokość	Wysokość
IMPETUS 90	7,5	18,42	90/125	DN65	2775	1805	1926	3660
	8,5	14,72
	10	14,65
	13	13,65
IMPETUS 110	7,5	23,89	110/150	DN65	2775	1805	1926	4000
	8,5	21,76
	10	18,49
	13	14,57
IMPETUS 132	7,5	26,25	132/180	DN80	2950	1950	2000	4500
	8,5	26,07
	10	23,62
	13	21,82
IMPETUS 160	7,5	31,72	160/220	DN80	2950	1950	2000	5000
	8,5	31,29
	10	25,78
	13	25,6
IMPETUS 200	7,5	43,49	200/270	DN 100	3500	2250	2350	6220
	8,5	40,7
	10	34,77
	13	30,62
IMPETUS 250	7,5	53,4	250/340	DN 100	3500	2250	2350	9120
	8,5	50,49
	10	42,15
	13	40,53
IMPETUS 315	7,5	62,67	315/430	DN 100	3500	2250	2350	9400
	8,5	56,95
	10	55,18
	13	44,13
– Wydajność urządzenia mierzona w warunkach, które obejmują absolutne ciśnienie powietrza 1 bar, wilgotność względną %0, temperaturę powietrza na wlocie 20°C, ustawioną temperaturę zaworu termostatycznego 71°C i zastosowanie oleju Smartoil. – Hertz Kompressoren zastrzega sobie prawo do wprowadzania zmian w swoich produktach i specyfikacjach bez wcześniejszego powiadomienia. * Dotyczy swobodnego przepływu powietrza mierzonego zgodnie z normą ISO 1217:2009, załącznik E.

90-315 kW 7,5-8,5-10-13 bar 13,65-62,67 m³/min

SPRĘŻARKI IMPETUS Z FALOWNIKIEM

Model	Ciśnienie bar			Moc silnika	Rozmiar przyłącza	Wymiary (mm)			Waga
		*Wydajność m³/min**
		Minimalna	Maksymalna			Długość	Szerokość	Wysokość
IMPETUS 90 VSD	7,5	5,38	18,44	90/125	DN65	2775	1805	1926	3835
	8,5	5,36	17,33
	10	5,24	15,87
	13	5,15	13,66
IMPETUS 110 VSD	7,5	7,08	23,12	110/150	DN65	2775	1805	1926	4200
	8,5	6,9	21,68
	10	6,88	20,2
	13	6,82	17,25
IMPETUS 132 VSD	7,5	7,94	27,88	132/180	DN80	2950	1950	2000	4675
	8,5	7,9	26,4
	10	7,59	24,51
	13	7,5	21,35
IMPETUS 160 VSD	7,5	8,5	32,45	160/220	DN80	2950	1950	2000	5300
	8,5	8,25	30
	10	8,39	28
	13	9,14	24,98
IMPETUS 200 VSD	7,5	11,8	42,86	200/270	DN 100	3500	2250	2350	6550
	8,5	11,8	39,94
	10	11,6	37,01
	13	11,4	30,54
IMPETUS 250 VSD	7,5	17,34	52,41	250/340	DN 100	3500	2250	2350	9400
	8,5	17,12	49,13
	10	16,76	45,86
	13	17,33	38,84
IMPETUS 315 VSD	7,5	16,86	62,01	315/430	DN 100	3500	2250	2350	9680
	8,5	16,85	59,31
	10	16,81	55,24
	13	30,33	45,96
– Wydajność urządzenia mierzona w warunkach, które obejmują absolutne ciśnienie powietrza 1 bar, wilgotność względną %0, temperaturę powietrza na wlocie 20°C, ustawioną temperaturę zaworu termostatycznego 71°C i zastosowanie oleju Smartoil. – Hertz Kompressoren zastrzega sobie prawo do wprowadzania zmian w swoich produktach i specyfikacjach bez wcześniejszego powiadomienia. * Dotyczy swobodnego przepływu powietrza mierzonego zgodnie z normą ISO 1217:2009, załącznik E.
