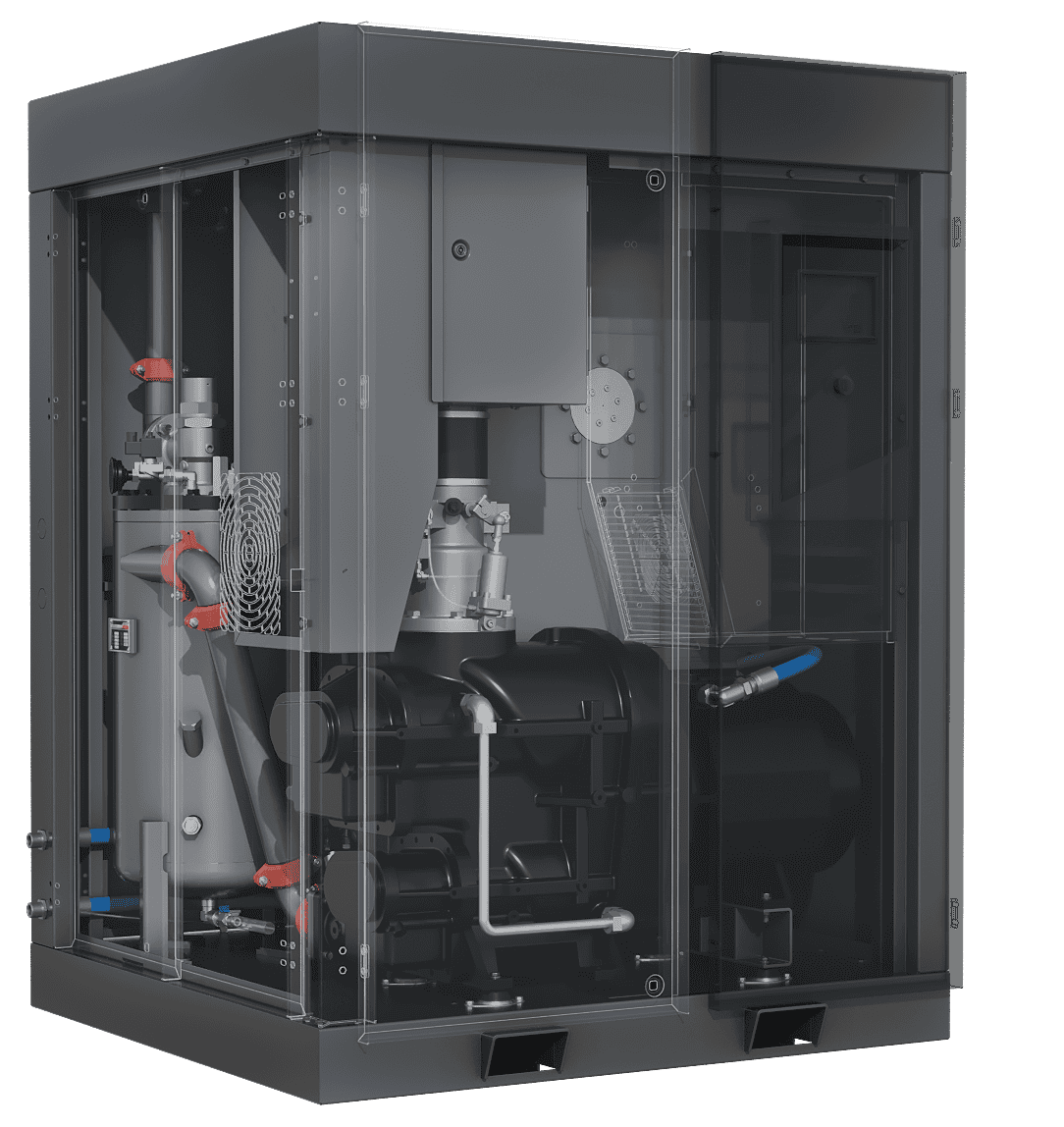

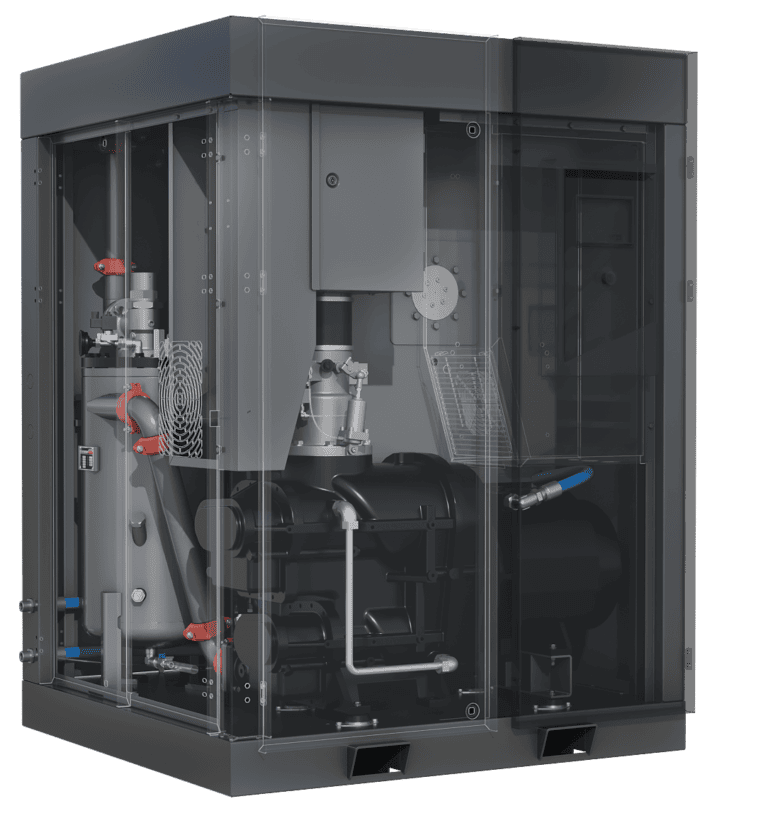

Dwustopniowa przemysłowa sprężarka powietrza

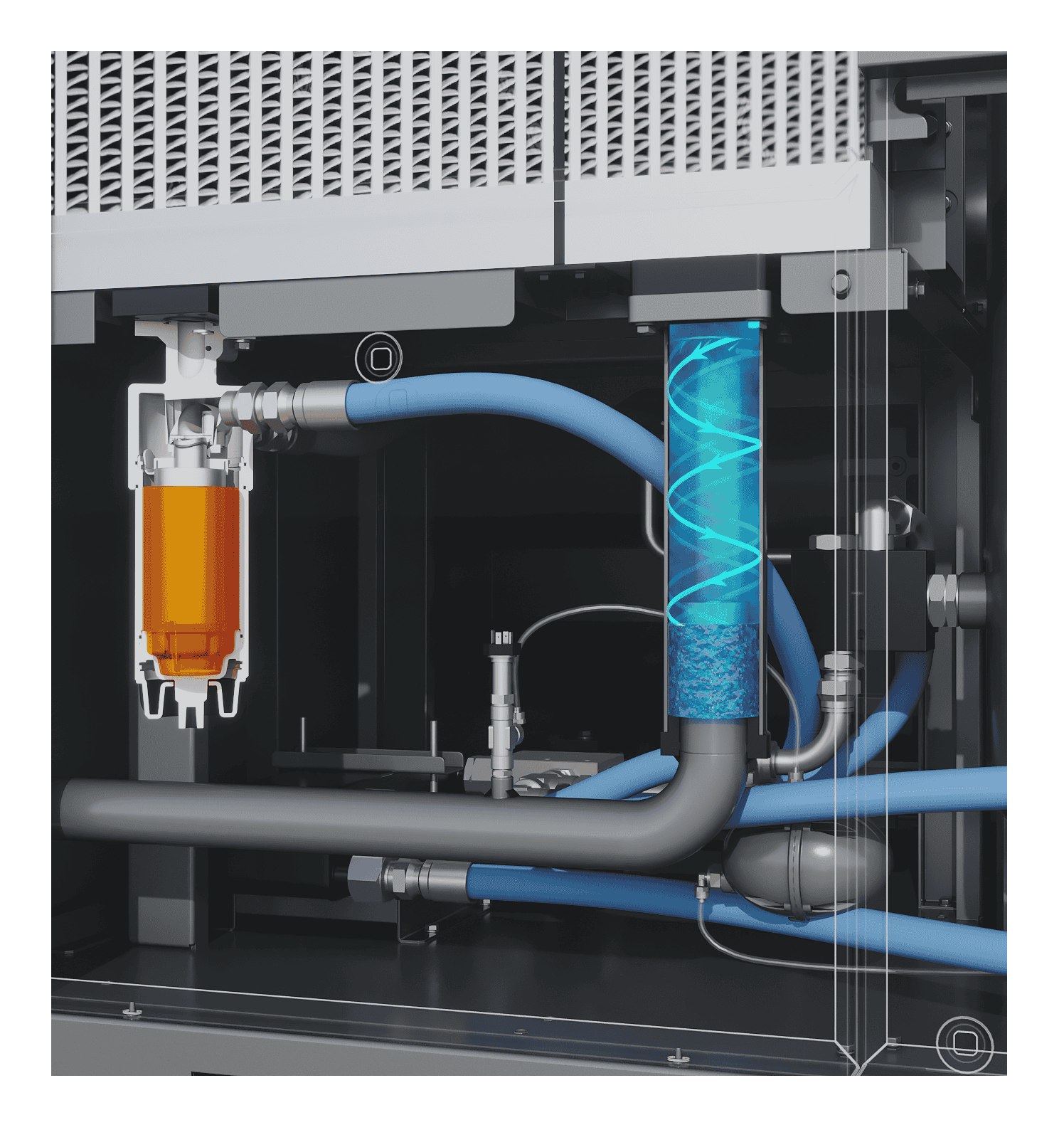

Separator oleju i odwadniacz w dwustopniowej sprężarce powietrza

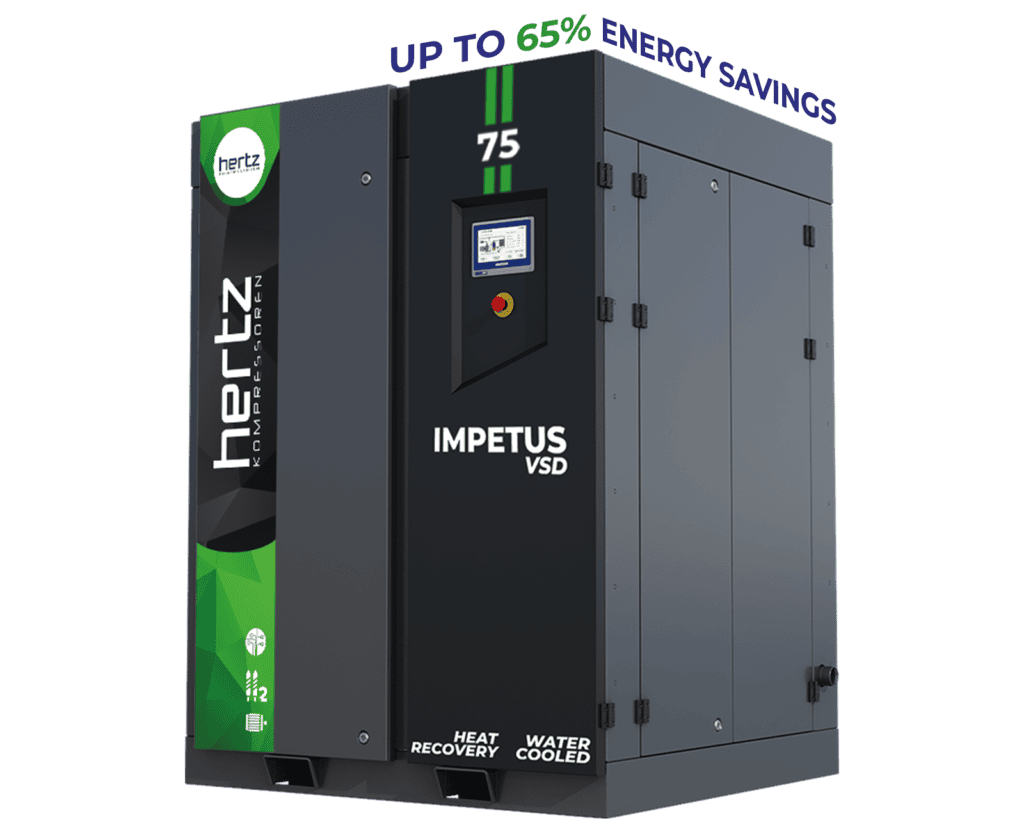

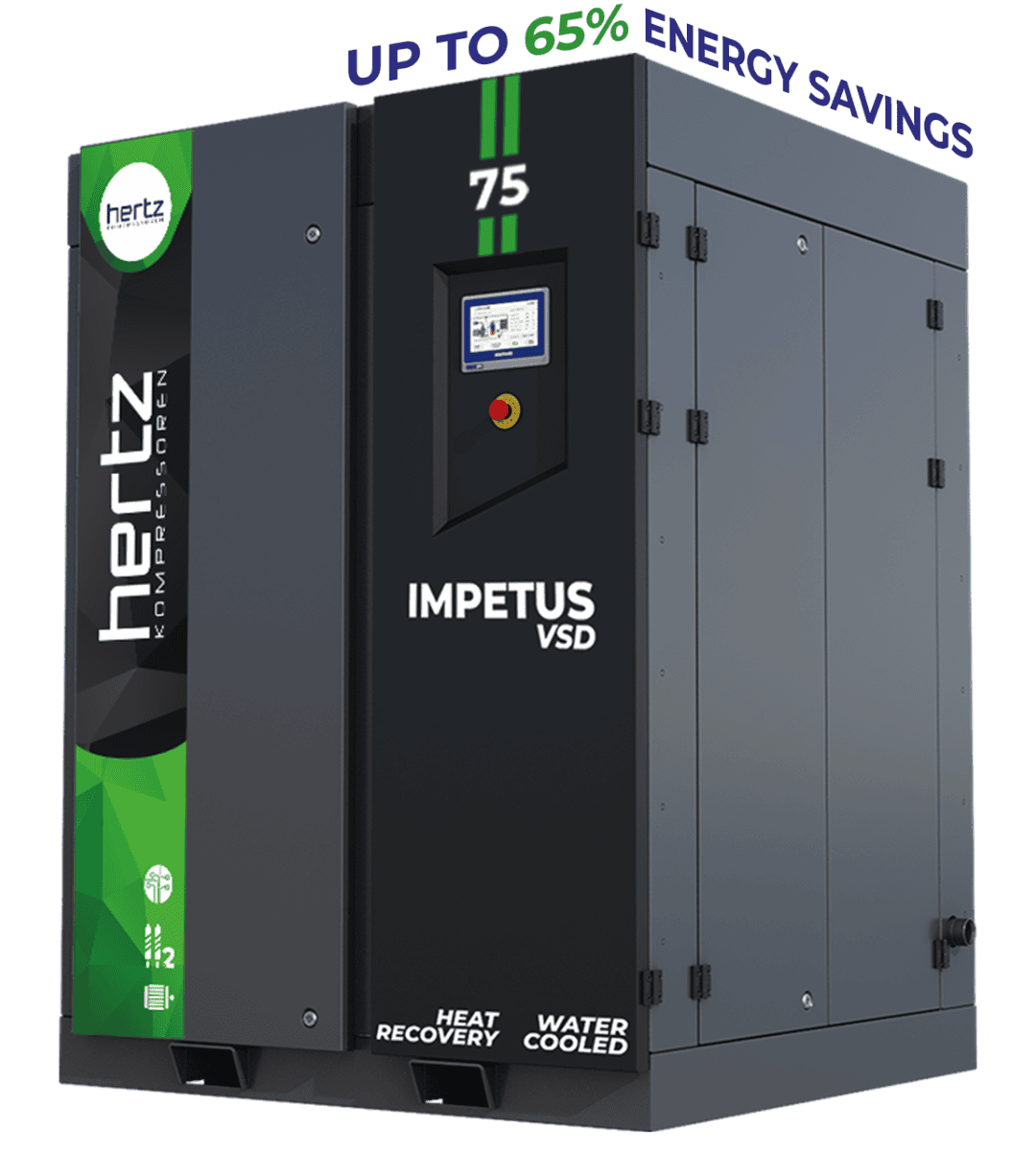

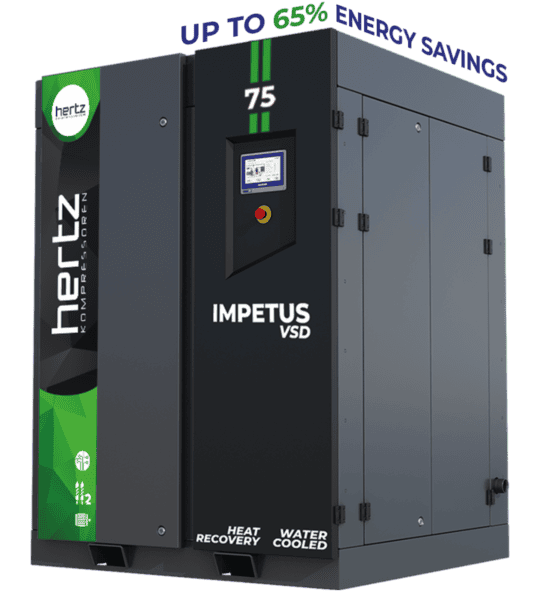

Dwustopniowe sprężarki śrubowe IMPETUS 22-75 kW

Dwustopniowe sprężarki śrubowe Hertz Impetus to przede wszystkim najwyższa wydajność i duża oszczędność energii. Zmiennoobrotowe kompresory Impetus mogą zaspokoić zapotrzebowanie na sprężone powietrze każdego zakładu, oszczędzając przy tym do 65% energii. Dostępne są warianty od 22 do 315 kW.

Kompresory dedykowane do zakładów przemysłowych. Wydajności od 1,03 do 16 m³/min. Dostępne są warianty z ciśnieniem roboczym 7,5 / 8,5 / 10 bar. Ta seria sprężarek odnajdzie swoje zastosowanie przede wszystkim w przypadkach gdzie energooszczędność i wydajność kompresora stawiane są na pierwszym miejscu. Wszystkie modele serii Impetus z zakresu 22 – 75 kW wyposażone są w falownik umożliwiający płynną regulację pracy kompresora. Cechą wyróżniającą tę serię jest dwustopniowy blok śrubowy, który zapewnia najlepszą wydajność wśród tego typu urządzeń.

Główne Cechy

• Silniki elektryczne z IPM klasy efektywności E5

• Dwustopniowy blok śrubowy

• Chłodzenie wodą (37 kW i powyżej)

• Miękki start z płynną regulacją prędkości przekazywania mocy

• Niski poziom hałasu

• Zintegrowany osuszacz (opcjonalnie)

• Odzysk ciepła (opcjonalnie)

22-75 kW 7,5-8,5-10 bar 1,03-16 m³/min

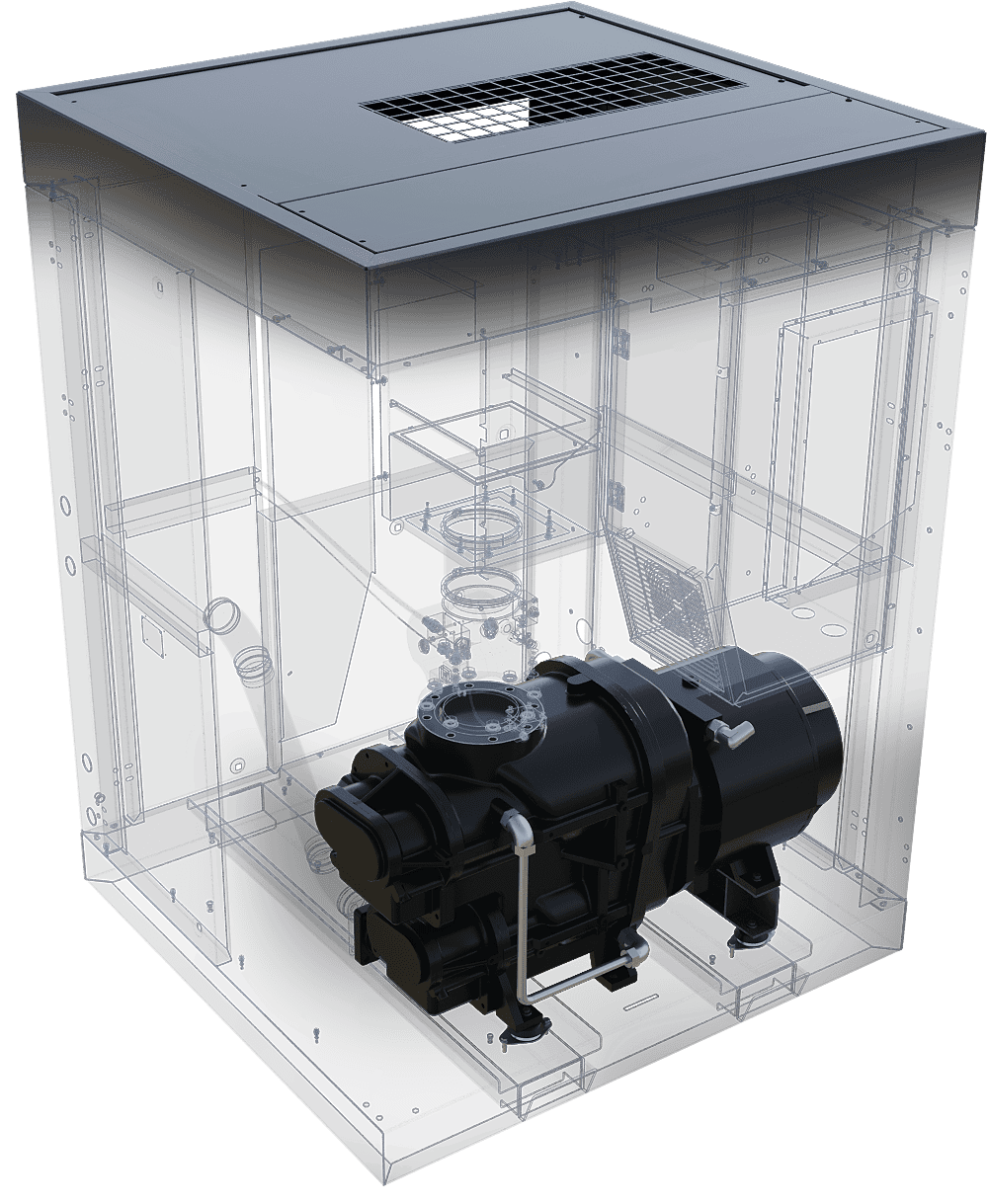

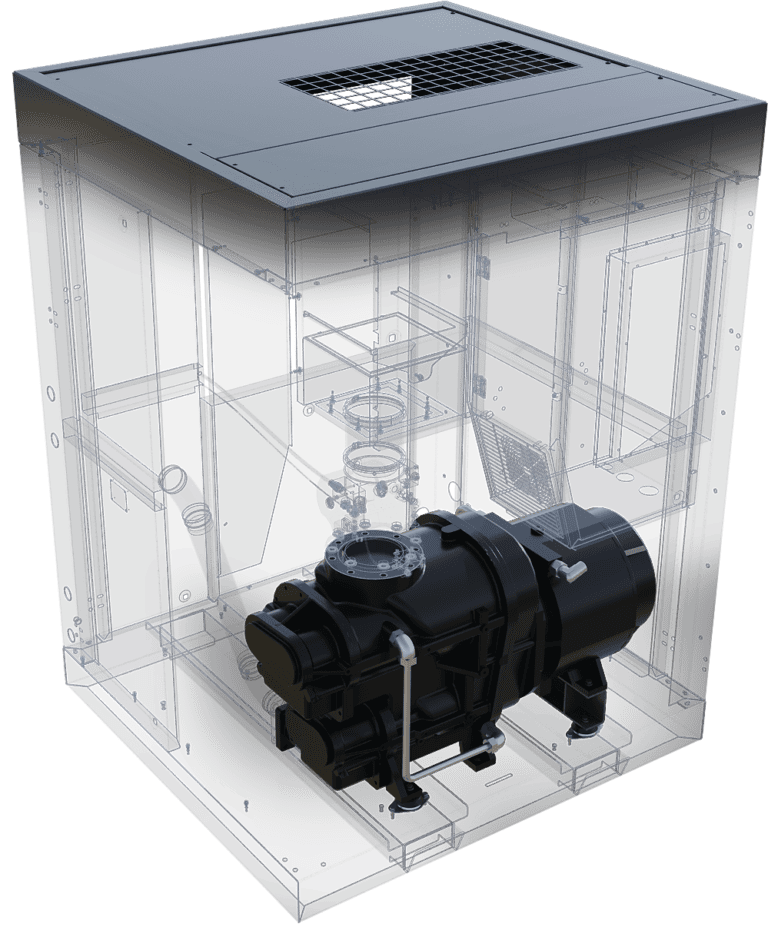

Stopień Śrubowy

• Dwustopniowy stopień śrubowy zapewniający oszczędności do 10%

• Wyższa wydajność do 10%.

• Dzięki rozłożeniu obciążenia na dwa stopnie, występują niższe siły osiowe i sprężające

• Napęd bezpośredni gwarantuje brak strat przy przeniesieniu mocy z silnika na stopień śrubowy

• Zastosowanie napędu bezpośredniego zapewnia kompaktową konstrukcję

• Konstrukcja stopnia śrubowego gwarantuje długi okres eksploatacji

• Niski poziom hałasu i wibracji dzięki dwustopniowemu sprężaniu

Silnik Elektryczny

• Klasa efektywności energetycznej Ultra Premium IE5

• Silnik z wewnętrznym magnesem trwałym (IPM)

• Kompaktowa konstrukcja

• Izolacja klasy F

• Optymalne chłodzenie olejowe przy wszystkich prędkościach dla wysokiej wydajności

• Niski poziom hałasu

• Łożyska silnika smarowane bezolejowo

Napęd Silnika Elektrycznego

• Napęd i IPM spełniają wymagania IES2 (EN50598)

• Zredukowana liczba komponentów

• Długi okres eksploatacji ma pozytywny wpływ na środowisko

Filtr Oleju

• Przyjazny dla środowiska i nadający się do recyklingu filtr oleju

• Obudowa z aluminium

• Łatwa konserwacja

• Kompaktowa konstrukcja

Odwadniacz

• Kompaktowa, zintegrowana i unikalna konstrukcja

• Wydajność separacji wynosi 99% nawet w bardzo gorących i wilgotnych warunkach

• Wysoka efektywność energetyczna przy minimalnej stracie ciśnienia

Filtr Powietrza

• Dwustopniowa filtracja (wstępna i precyzyjna)

• 99,9% skuteczności w separacji cząstek do mikronów

• Niska strata ciśnienia (początkowy spadek ciśnienia <3 mbar)

• Łatwa konserwacja

• Długi okres eksploatacji

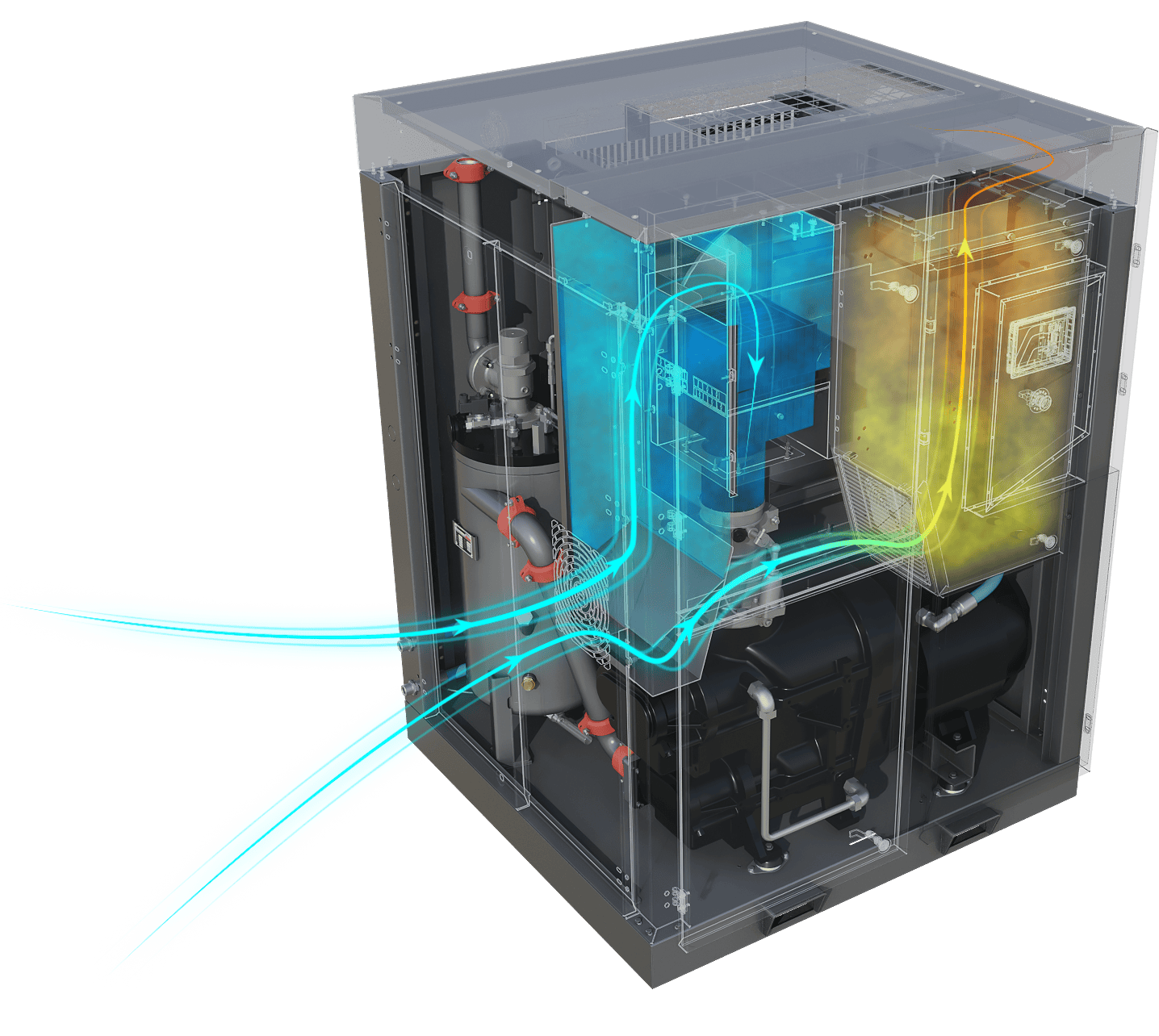

System Chłodzenia

• Wysoka efektywność chłodzenia w kompaktowych wymiennikach ciepła powietrze-olej

• Odpowiednia konstrukcja do pracy w temperaturze do 45°C

• Wentylator promieniowy dla wysokiej efektywności chłodzenia (37 kW i więcej)

• Niski poziom hałasu dzięki niskiej prędkości wentylatorów

• Sterownik wentylatora chłodzącego dla maksymalnej efektywności energetycznej

Sterownik

• Wyświetlacz LED 7”

• Praca grupowa do 4 kompresorów

• Możliwość wyboru kompresora Master/Slave

• Szybka komunikacja z ModbusTCP

• Możliwość podłączenia do systemu DCS klienta przez ModbusTCP

• Kompaktowa konstrukcja z zintegrowanym sterownikiem i kontrolerem

• Tygodniowy harmonogram uruchamiania/zatrzymywania maszyny z 2 różnymi przedziałami czasowymi, które można indywidualnie ustawić dla każdego dnia tygodnia

• Funkcja podwójnego PID umożliwia jednoczesne uruchamianie PID dla temperatury i ciśnienia

• PID ciśnienia zapewnia energooszczędną pracę, utrzymując ciśnienie na żądanym poziomie

• PID temperatury kontroluje prędkość wentylatora, aby utrzymać najbardziej efektywną temperaturę pracy bloku śrubowego

• Wszystkie dane dotyczące sterowania falownikiem i kompresorem są zarządzane z jednego punktu

• Możliwość określenia czasów współstarzenia systemu za pomocą wybieralnych parametrów

• Wbudowany czujnik fazy

• Przyjazny dla użytkownika interfejs ekranowy

22-75 kW 7,5-8,5-10 bar 1,03-16 m³/min

Model	Ciśnienie	Wydajność*		Moc silnika kW/HP	Przyłącze	Wymiary (mm)			Waga (kg)	Poziom hałasu dB (A)
	Ciśnienie	Minimalna m³/min	Maksymalna m³/min			Wymiary (mm)
	bar	Minimalna m³/min	Maksymalna m³/min			Długość	Szerokość	Wysokość
IMPETUS VSD 22	7,5	1,03	4,35	22/30	G 1 1/4″	1095	955	1580	750	72
	8,5	1,04	4,17			1095	955	1580
	10	1,03	3,76			1095	955	1580
IMPETUS VSD 30	7,5	1,64	6,36	30/40	G 1 1/4″	1095	955	1580	875	72
	8,5	1,62	5,91			1095	955	1580
	10	1,59	5,41			1095	955	1580
IMPETUS VSD 37	7,5	1,79	7,76	37/50	G 1 1/2″	1250	1195	1860	1220	71
	8,5	1,79	7,27			1250	1195	1860
	10	1,77	6,52			1250	1195	1860
IMPETUS VSD 45	7,5	2,33	9,3	45/60	G 1 1/2″	1250	1195	1860	1400	72
	8,5	2,31	8,73			1250	1195	1860
	10	2,3	8,01			1250	1195	1860
IMPETUS VSD 55	7,5	2,62	11,6	55/75	G 2″	1450	1400	1965	1620	72
	8,5	2,56	10,85			1450	1400	1965
	10	2,55	9,54			1450	1400	1965
IMPETUS VSD 75	7,5	3,57	16,01	75/100	G 2″	1450	1400	1965	1850	72
	8,5	3,63	15,27			1450	1400	1965
	10	3,55	13,22			1450	1400	1965
– Wydajność urządzenia mierzona w warunkach, które obejmują absolutne ciśnienie powietrza 1 bar, wilgotność względną %0, temperaturę powietrza na wlocie 20°C, ustawioną temperaturę zaworu termostatycznego 71°C i zastosowanie oleju Smartoil. – Hertz Kompressoren zastrzega sobie prawo do wprowadzania zmian w swoich produktach i specyfikacjach bez wcześniejszego powiadomienia. * Dotyczy swobodnego przepływu powietrza mierzonego zgodnie z normą ISO 1217:2009, załącznik E.
