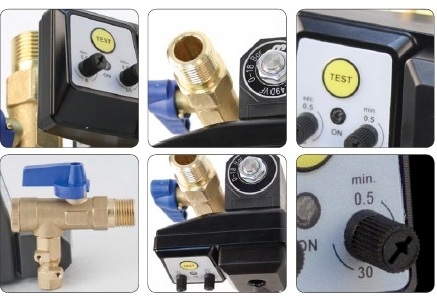

Dreny kondensatu TD 16, 25, 50, 150 M
Spusty kondensatu TD M to sterowane czasowo, elektryczne dreny, pozwalające użytkownikowi na skuteczne odprowadzanie kondensatu.
- Opis produktu
Spusty kondensatu TD M to produkt dedykowany do odprowadzania kondensatu z filtrów, zbiorników, osuszaczy, sprężarek w nastawie czasowej (interwały i czas trwania momentu opróżnienia).
Do pobrania
Dane techniczne
| Dane techniczne | TD16M | TD25M | TD50M | TD150M | TD16Mcr |
| Zasilanie | 115V/230V | 115V/230V | 115V/230V | 115V/230V | 115V/230V |
| Zakres temperatur pracy | 1,5 – 65 °C | 1,5 – 65 °C | 1,5 – 65 °C | 1,5 – 65 °C | 1,5 – 65 °C |
| Ciśnienie operacyjne | 16 bar | 25 bar | 50 bar | 150 bar | 16 bar |
| Klasa ochrony | IP65 | IP65 | IP65 | IP65 | IP65 |
| Moc cewki (zamknięty/otwarty) | 18VA/36VA | 18VA/36VA | 18VA/36VA | 18VA/36VA | 18VA/36VA |
| Średnice kabli | 3×0,75mm² | 3×0,75mm² | 3×0,75mm² | 3×0,75mm² | 3×0,75mm² |
| Waga | 0,35 kg | 0,35 kg | 0,35 kg | 0,35 kg | 0,35 kg |
| Czas otwarcia zaworu | 0,5s – 10s | 0,5s – 10s | 0,5s – 10s | 0,5s – 10s | 0,5s – 10s |
| Czas zamknięcia zaworu | 0,5 min – 45 min | 0,5 min – 45 min | 0,5 min – 45 min | 0,5 min – 45 min | 0,5 min – 45 min |
| Pojemność drenu (dla 7 bar) | 95 l/h | 95 l/h | 95 l/h | 95 l/h | 95 l/h |
| Przepływ | 2,4 l/min | 1,5 l/min | 0,7 l/min | 0,7 l/min | 3,4 l/min |
| Przyłącze wlotowe | R 1/2″ | R 1/2″ | R 1/2″ | R 1/2″ | R 1/2″ |
| Przyłącze wylotowe | R 1/4″ | R 1/4″ | R 1/4″ | R 1/4″ | R 1/4″ |
| Wymiary [mm] (115V/230V) | 77x79x93 / 87,5×90,5×123 | 77x79x93 / 87,5×90,5×123 | 77x79x93 / 87,5×90,5×123 | 77x79x93 / 87,5×90,5×123 | 77x79x93 / 87,5×90,5×123 |
| Medium | powietrze, woda, olej | powietrze, woda, olej | powietrze, woda, olej | powietrze, woda, olej | płyny żrące |
| Opcjonalny filtr siatkowy | tak | tak | tak | nie | nie |
Aplikacje
- kompresory sprężonego powietrza
- chłodnice sprężonego powietrza
- cyklonowe separatory kondensatu
- zbiorniki powietrza
- osuszacze sprężonego powietrza
- filtry sprężonego powietrza
