Dreny kondensatu EMD
Spusty kondensatu EMD zostały opracowane w celu w pełni automatycznego odprowadzania skroplin lub innych nieagresywnych cieczy z systemu sprężonego powietrza.
- Opis produktu

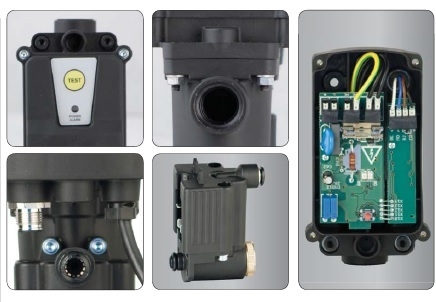

Urządzenia mogą być instalowane jako zewnętrzny drenaż w dowolnej określonej aplikacji. Kondensat gromadzony jest w zbiorniku. Przy wystarczająco wysokim poziomie kondensat jest odprowadzany z systemu bez strat powietrza. Poziom kondensatu jest wykrywany przez precyzyjny czujnik pojemnościowy. Specjalny samooczyszczający zawór bezpośredniego działania zapewnia niezawodną eksploatację. Dreny kondensatu serii EMD są wyposażone w alarm pracy, wskaźnik LED, przycisk testu i filtr wewnętrzny.
Opcjonalnie dostępna jest wersja Servis Network w celu diagnostyki ustawień parametrów oraz wyjście alarmu.
Do pobrania
Aplikacje
- chłodnice sprężonego powietrza
- odwadniacze cyklonowe
- zbiorniki sprężonego powietrza
- osuszacze sprężonego powietrza
- filtry sprężonego powietrza
- sprężarki powietrza
Zalety
- zintegrowany filtr
- kompaktowa obudowa
- samoczyszczący zawór bezpośredniego działania
- zoptymalizowane zestawy serwisowe
- pionowy lub poziomy montaż
- obudowa PA
Zastosowania
EMD12 Dane techniczne
| EMD 12 | Przepływ | Napięcie | Połączenie sieciowe | Wyjście alarmowe | Bezpiecznik wewnętrzny | Moc | Ciśnienie operacyjne | Temperatura pracy | Przyłącze wlotowe | Przyłącze wylotowe | Klasa ochrony | Waga [kg] |
| EMD 12 230V | 12m3/h | 230V 50-60 Hz | – | – | 5 x 20 1A T |
10 VA | 16 bar | 1,5-65oC | G 1/2″ | przyłącze do rury Ø 8 | IP54 | 0,55 |
| EMD 12 A 230V | – | + | ||||||||||
| EMD 12 C 230V | + | + | ||||||||||
| EMD 12 115V | 115V 50-60 Hz | – | – | 5 x 20 1A T |
10 VA | 16 bar | ||||||
| EMD 12 A 115V | – | + | ||||||||||
| EMD 12 C 115V | + | + | ||||||||||
| EMD 12 24 Vac | 24 VAC 50-60 Hz | – | – | 2A | 10 VA | 16 bar | ||||||
| EMD 12 A 24 Vac | – | + | ||||||||||
| EMD 12 C 24Vdc | 24 Vdc | – | + | 2A | 8,5 W | 8 bar |

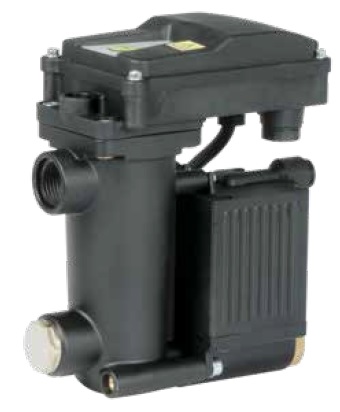

EMD25 Dane techniczne
| EMD 25 | Przepływ | Napięcie | Połączenie sieciowe | Wyjście alarmowe | Bezpiecznik wewnętrzny | Moc | Ciśnienie operacyjne | Temperatura pracy | Przyłącze wlotowe | Przyłącze wylotowe | Klasa ochrony | Waga [kg] |
| EMD 25 230V | 25m3/h | 230V 50-60 Hz | – | – | 5 x 20 1A T | 18 VA | 16 bar | 1,5-65oC | G 1/2″ | przyłącze do rury Ø 8 | IP54 | 0,5 |
| EMD 25 A 230V | – | + | ||||||||||
| EMD 25 C 230V | + | + | ||||||||||
| EMD 25 115V | 115V 50-60 Hz | – | – | 5 x 20 1A T | 18 VA | 16 bar | ||||||
| EMD 25 A 115V | – | + | ||||||||||
| EMD 25 C 115V | + | + | ||||||||||
| EMD 25 24 Vac | 24 VAC 50-60 Hz | – | – | 2A | 18 VA | 16 bar | ||||||
| EMD 25 A 24 Vac | – | + | ||||||||||
| EMD 25 C 24Vdc | 24 Vdc | – | + | 2A | 14 W | 8 bar |

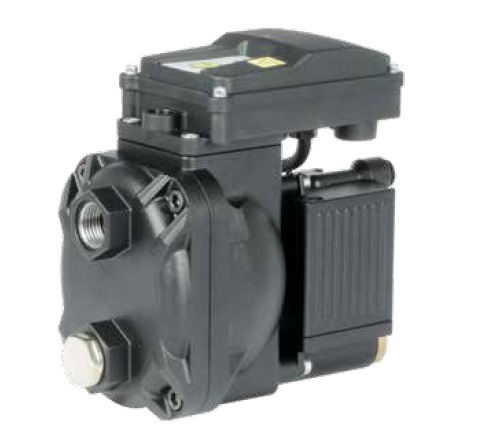

EMD 75 Dane techniczne
| EMD 25 | Przepływ | Napięcie | Połączenie sieciowe | Wyjście alarmowe | Bezpiecznik wewnętrzny | Moc | Ciśnienie operacyjne | Temperatura pracy | Przyłącze wlotowe | Przyłącze wylotowe | Klasa ochrony | Waga [kg] |
| EMD 25 230V | 75m3/h | 230V 50-60 Hz | – | – | 5 x 20 1A T | 18 VA | 16 bar | 1,5-65oC | G 1/2″ | przyłącze do rury Ø 8 | IP54 | 1,1 |
| EMD 25 A 230V | – | + | ||||||||||
| EMD 25 C 230V | + | + | ||||||||||
| EMD 25 115V | 115V 50-60 Hz | – | – | 5 x 20 1A T | 18 VA | 16 bar | ||||||
| EMD 25 A 115V | – | + | ||||||||||
| EMD 25 C 115V | + | + | ||||||||||
| EMD 25 24 Vac | 24 VAC 50-60 Hz | – | – | 2A | 18 VA | 16 bar | ||||||
| EMD 25 A 24 Vac | – | + | ||||||||||
| EMD 25 C 24Vdc | 24 Vdc | – | + | 2A | 14 W | 8 bar |

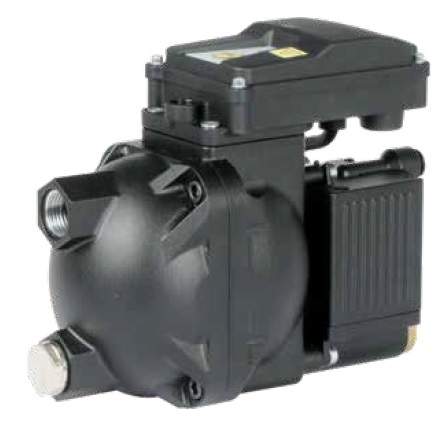

EMD150 Dane techniczne
| EMD 25 | Przepływ | Napięcie | Połączenie sieciowe | Wyjście alarmowe | Bezpiecznik wewnętrzny | Moc | Ciśnienie operacyjne | Temperatura pracy | Przyłącze wlotowe | Przyłącze wylotowe | Klasa ochrony | Waga [kg] |
| EMD 25 230V | 150m3/h | 230V 50-60 Hz | – | – | 5 x 20 1A T | 18 VA | 16 bar | 1,5-65oC | G 1/2″ | przyłącze do rury Ø 8 | IP54 | 1,2 |
| EMD 25 A 230V | – | + | ||||||||||
| EMD 25 C 230V | + | + | ||||||||||
| EMD 25 115V | 115V 50-60 Hz | – | – | 5 x 20 1A T | 18 VA | 16 bar | ||||||
| EMD 25 A 115V | – | + | ||||||||||
| EMD 25 C 115V | + | + | ||||||||||
| EMD 25 24 Vac | 24 VAC 50-60 Hz | – | – | 2A | 18 VA | 16 bar | ||||||
| EMD 25 A 24 Vac | – | + | ||||||||||
| EMD 25 C 24Vdc | 24 Vdc | – | + | 2A | 14 W | 8 bar |
EMD300 Dane techniczne
| EMD 25 | Przepływ | Napięcie | Połączenie sieciowe | Wyjście alarmowe | Bezpiecznik wewnetrzny | Moc | Cisnienie operacyjne | Temperatura pracy | Przyłacze wlotowe | Przyłacze wylotowe | Klasa ochrony | Waga [kg] |
| EMD 25 230V | 300m3/h | 230V 50-60 Hz | – | – | 5 x 20 1A T | 18 VA | 16 bar | 1,5-65oC | G 1/2″ | przyłącze do rury Ø 8 | IP54 | 1,6 |
| EMD 25 A 230V | – | + | ||||||||||
| EMD 25 C 230V | + | + | ||||||||||
| EMD 25 115V | 115V 50-60 Hz | – | – | 5 x 20 1A T | 18 VA | 16 bar | ||||||
| EMD 25 A 115V | – | + | ||||||||||
| EMD 25 C 115V | + | + | ||||||||||
| EMD 25 24 Vac | 24 VAC 50-60 Hz | – | – | 2A | 18 VA | 16 bar | ||||||
| EMD 25 A 24 Vac | – | + | ||||||||||
| EMD 25 C 24Vdc | 24 Vdc | – | + | 2A | 14 W | 8 bar |

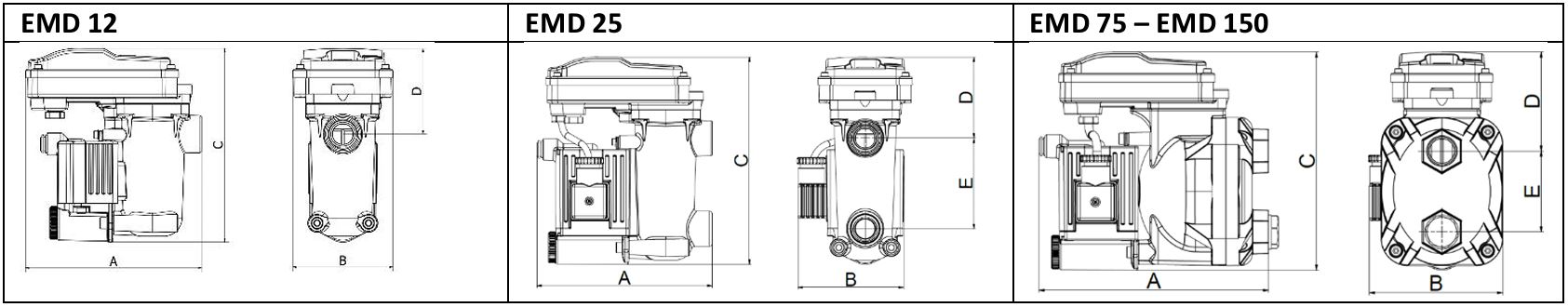

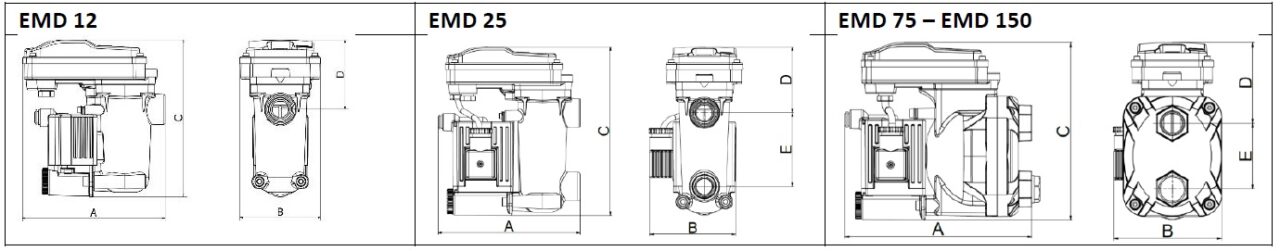

Wymiary
| A | B | C | D | E | |
| EMD 12 | 133 mm | 76 mm | 147 mm | 65 mm | / |
| EMD 25 | 140 mm | 85 mm | 166 mm | 65 mm | 72,5 mm |
| EMD 75 | 170 mm | 99 mm | 162 mm | 73,5 mm | 60 mm |
| EMD 150 | 199 mm | 99 mm | 162 mm | 69,5 mm | 68 mm |
