Chłodnice AFR elektryczne
Powietrzne chłodnice końcowe AFR (Aftercoolery) są instalowane w systemach sprężonego powietrza, aby zmniejszyć temperaturę sprężonego powietrza i zawartość wilgoci.
Dlaczego warto zainstalować chłodnicę
Instalacja chłodnicy powietrza AFR za sprężarką lub zbiornikiem buforowym zapewnia maksymalną wydajność i ochronę wszystkich urządzeń uzdatniających sprężone powietrza, takich osuszacze ziębnicze, osuszacze adsorpcyjne oraz filtry sprężonego powietrza.
Zasada działania
Chłodnice powietrza składają się z wymiennika ciepła wykonanego z rur miedzianych wzmocnionych przez aluminiowe żeberka chłodzące. Wentylator osiowy o wysokiej sprawności wymusza powietrze z otoczenia do przepływu przez wymiennik ciepła zapewniając niezbędny efekt chłodzenia.

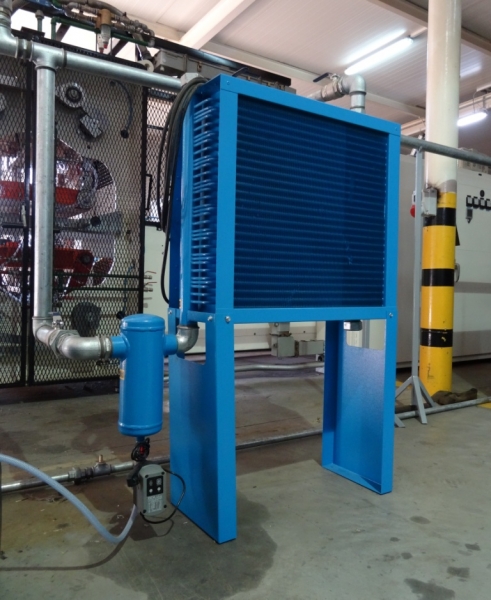

Sprężone powietrze zostaje schłodzone do około 10°C powyżej temperatury otoczenia. Efekt chłodzenia powoduje skraplanie się dużej ilości pary wodnej, która oddzielana jest od strumienia sprężonego powietrza przez separator cyklonowy zainstalowany na wylocie chłodnicy powietrza.
Schemat montażu
Zalecana jest instalacja Typu A w przypadku, w którym kompresor pracuje w zredukowanym trybie przerywanym, a ogólne zużycie jest równe prędkości strumienia przepływu z kompresora.
Instalacja Typu B jest zalecana w przypadku, w którym zużycie powietrza może ulegać istotnej zmianie, przy której wartości szczytowe znacznie przekraczają prędkości strumienia przepływu z kompresora. Pojemność zbiornika musi zostać zwymiarowana celem skompensowania chwilowych wymagających warunków (szczytowego zużycia powietrza.
- Kompresor powietrzny
- Chłodnica końcowa – Aftercooler
- Separator skroplin
- Filtr wstępny (min. 5 mikron)
- Obejście – bypass
- Osuszacz
- Zbiornik sprężonego powietrza
- Filtr końcowy
- Spust skroplin
Dane techniczne
| MODEL | Przepływ | Zasilanie | Przyłącze | Wentylator | Wymiary [mm] | Waga | ||||
| AFR | Nm3/h | Fz/V/Hz | BSP / DN | [Ø mm – W] | A | B | C | D | E | kg |
| AFR 11 | 66 | 1/230/50 | 1″ | Ø250 – 45W | 850 | 300 | 815 | 595 | 430 | 19 |
| AFR 21 | 126 | 1/230/50 | 1″ | Ø250 – 45W | 850 | 300 | 815 | 595 | 430 | 20 |
| AFR 37 | 222 | 3/400/50 | 1 1/2″ | Ø350 – 110W | 990 | 310 | 945 | 765 | 415 | 27 |
| AFR 49 | 294 | 3/400/50 | 1 1/2″ | Ø400 – 130W | 990 | 310 | 945 | 765 | 415 | 29 |
| AFR 65 | 390 | 3/400/50 | 2″ | Ø500 – 750W | 1175 | 440 | 1130 | 1010 | 475 | 44 |
| AFR 87 | 522 | 3/400/50 | 2″ | Ø500 – 750W | 1175 | 440 | 1130 | 1010 | 475 | 48 |
| AFR 129 | 774 | 3/400/50 | 2″ | Ø600 – 370W | 1325 | 490 | 1280 | 1020 | 480 | 61 |
| AFR 165 | 990 | 3/400/50 | 2 1/2″ | Ø600 – 370W | 1325 | 490 | 1280 | 1020 | 480 | 66 |
| AFR 210 | 1260 | 3/400/50 | DN 100 | Ø800 – 1470W | 1800 | 660 | 1790 | 1980 | 810 | 127 |
| AFR 260 | 1560 | 3/400/50 | DN 100 | Ø800 – 1470W | 1800 | 660 | 1790 | 1980 | 810 | 143 |
| AFR 315 | 1890 | 3/400/50 | DN 100 | Ø800 – 1470W | 1800 | 790 | 1790 | 1960 | 800 | 148 |
| AFR 420 | 2520 | 3/400/50 | DN 100 | Ø800 – 1470W | 2000 | 795 | 1990 | 2080 | 800 | 166 |
| AFR 515 | 3090 | 3/400/50 | DN 125 | 2xØ800 – 1470W | 2090 | 830 | 2050 | 3030 | 800 | 212 |
| AFR 750 | 4500 | 3/400/50 | DN 125 | 2xØ800 – 1470W | 2300 | 850 | 2260 | 3030 | 800 | 315 |
Dane odnoszą się do warunków: (Δt 10 °C w odniesieniu do temp. otoczenia):
- Temperatura otoczenia: 25 °C
- Wilgotność względna powietrza wlotowego: 70%
- Temperatura powietrza wlotowego: 120 °C
- Cisnienie robocze: 7 barg
- Max. ciśnienie robocze: 15 barg
- Max. temperatura powietrza wlotowego: 170 °C
