Bezprzewodowy przepływomierz cyfrowy sprężonego powietrza
Mierniki przepływu z tej serii umożliwiają śledzenie wielkości zużycia sprężonego powietrza online. W ofercie znajdują się modele odpowiednie dla rur o średnicach od 1/2″ do 4″. Przepływ został skalibrowany do maksymalnie 3398 m3/h. Przepływomierze są odpowiednie dla ciśnień do 14 bar.
- Opis produktu
Bezprzewodowy przepływomierz cyfrowy jest rozbudowaną wersją cyfrowego przepływomierza marki EXAIR. Jest to łatwy sposób śledzenia zużycia sprężonego powietrza oraz jego strat – teraz informacje mogą być przekazywane bezprzewodowo do systemu „ZigBee”. Moduł w obrębie każdego miernika przekazuje dane przez internet. Używając systemu protokołów „ZigBee” dane mogą być przekazywane z licznika do licznika w obrębie, w którym działa bezprzewodowy system. Każdy miernik ma zasięg do 30 metrów. Uruchomienie jest proste i polega na zamontowaniu miernika i podłączeniu systemu do internetu. Następnie należy pobrać oprogramowanie graficzne ze strony producenta. Wiele firm instaluje cyfrowe przepływomierze na każdej głównej odnodze systemu sprężonego powietrza, aby stale monitorować zużycie.
Zalety bezprzewodowych przepływomierzy sprężonego powietrza
- Zapewnia bezprzewodowe monitorowanie zużycia sprężonego powietrza w zakładzie,
- Bezpłatne oprogramowanie do monitorowania zużycia sprężonego powietrza
- Wykorzystuje protokół sieci do przekazywania danych ze zdalnych przepływomierzy
- Transmituje obecne zużycie sprężonego powietrza oraz dane, dotyczące ogólnego zużycia
- Identyfikuje obszary z wysokim zużyciem sprężonego powietrza
- Standardowe modele dostępne dla rur żelaznych od 1/2” do 4” i miedzianych od 3/4” do 4”
- Na zamówienie dostępne także modele dla rur 5” oraz 6”
- Łatwy w montażu

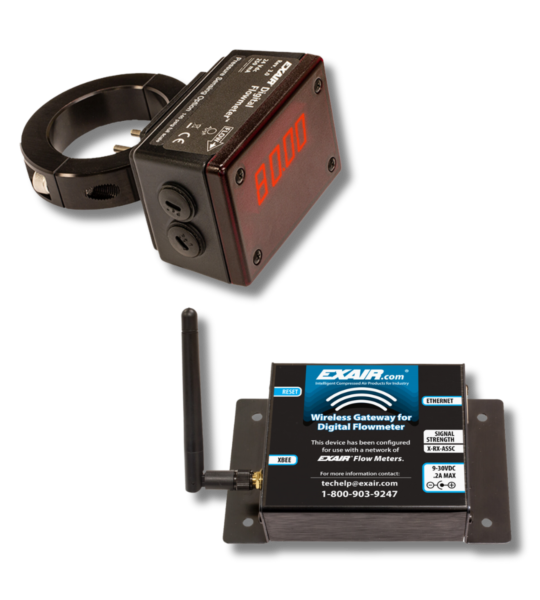

System zawiera bezprzewodowe wyjście z miernika i bezprzewodowy modem przesyłu informacji . Produkt sprawdzi się także bez modułu przesyłu informacji jeśli połączysz miernik z istniejącym już w zakładzie routerem. EXAIR proponuje uproszczenie procesu poprzez skonfigurowanie routera do pracy z każdym zainstalowanym przepływomierzem, co pozwala na monitorowanie systemu sprężonego powietrza. Standardowe modele z oferty są przystosowane do instalowania na żelaznych rurach od 1/4” do 4”. Każdy cyfrowy przepływomierz jest odpowiednio skonfigurowany do średnicy rury, na której ma zostać zamontowany. Duży, cyfrowy wyświetlacz pokazuje zużycie sprężonego powietrza w jednostkach m3/ h.

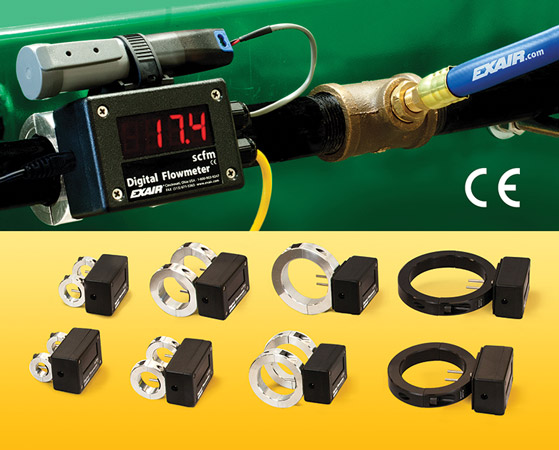

Bezprzewodowy przepływomierz cyfrowy sprężonego powietrza jest zaprojektowany do czasowego lub stałego montażu na rurociągu. Wymaga się od użytkownika wywiercenia dwóch małych otworów przez rurę, używając dołączonych wierteł. Dwa czujniki wykrywające przepływ muszą zostać umieszczone w rurze. Uszczelnienie rury następuje po zaciśnięciu obręczy zaciskowych. Cięcie i spawanie rurociągu nie jest wymagane do kalibracji urządzenia. Jeśli zachodzi konieczność usunięcia przepływomierza pierścienie blokujące znajdują się w naszej ofercie
Specyfikacja bezprzewodowych przepływomierzy cyfrowy sprężonego powietrza
| DOKŁADNOŚĆ | 5 % odczytów, plus 1 % pełnej skali dla temperatury powietrza pomiędzy 4o a 49o C |
| CIŚNIENIE OPERACYJNE | 2-9,5 bar dla najlepszej dokładności, 14 bar max. |
| NAPIĘCIE | 250mA w 24 VCD / zawiera adapter 100-240 VAC |
| MATERIAŁ PIERŚCIENI | Aluminium |
| WYSWIETLACZ | Czterocyfrowy, LED |
| CERTYFIKATY | CE |
Wymiary
| SERIA | ROZMIAR RURY | A | |
| cale | mm | ||
| 9090Z | 1/2″ | 3.28″ | 83 |
| 9091Z | 3/4″ | 3.46″ | 88 |
| 9092Z | 1″ | 3.84″ | 97 |
| 9094Z | 1-1/2″ | 4.59″ | 117 |
| 9095Z | 2″ | 5.34″ | 136 |
| 9096Z | 2-1/2″ | 6.09″ | 155 |
| 9097Z | 3″ | 6.71″ | 171 |
| 9098Z | 4″ | 7.71″ | 196 |
Bezprzewodowy przepływomierz cyfrowy w zestawie z routerem
| MODEL | Rozmiar rury | Zakres (m3/h) | Grubość ścianki rury (mm) | Zestaw do wiercenia |
| 9090ZG | 1/2” | 2 – 153 | 2.769 | TAK |
| 9090ZG-DG | 1/2” | 2 – 153 | 2.769 | NIE |
| 9091ZG | 3/4” | 2 – 204 | 2.870 | TAK |
| 9091ZG-DG | 3/4” | 2 – 204 | 2.870 | NIE |
| 9092ZG | 1” | 2 – 272 | 3.378 | TAK |
| 9092ZG-DG | 1” | 2 – 272 | 3.378 | NIE |
| 9094ZG | 1-1/2” | 3 – 340 | 3.683 | TAK |
| 9094ZG-DG | 1-1/2” | 3 – 340 | 3.683 | NIE |
| 9095ZG | 2” | 7 – 680 | 3.912 | TAK |
| 9095ZG-DG | 2” | 7 – 680 | 3.912 | NIE |
| 9096ZG | 2-1/2” | 8 – 850 | 5.156 | TAK |
| 9096ZG-DG | 2-1/2” | 8 – 850 | 5.156 | NIE |
| 9097ZG | 3” | 20 – 2039 | 5.486 | TAK |
| 9097ZG-DG | 3” | 20 – 2039 | 5.486 | NIE |
| 9098ZG | 4” | 34 – 3398 | TAK | |
| 9098ZD-DG | 4” | 34 – 3398 | NIE |
Bezprzewodowy przepływomierz cyfrowy bez routera
| MODEL | Rozmiar rury | Zakres (m3/h) | Grubość ścianki rury (mm) | Zestaw do wiercenia |
| 9090Z | 1/2” | 2 – 153 | 2.769 | TAK |
| 9090Z-DG | 1/2” | 2 – 153 | 2.769 | NIE |
| 9091Z | 3/4” | 2 – 204 | 2.870 | TAK |
| 9091Z-DG | 3/4” | 2 – 204 | 2.870 | NIE |
| 9092Z | 1” | 2 – 272 | 3.378 | TAK |
| 9092Z-DG | 1” | 2 – 272 | 3.378 | NIE |
| 9094Z | 1-1/2” | 3 – 340 | 3.683 | TAK |
| 9094Z-DG | 1-1/2” | 3 – 340 | 3.683 | NIE |
| 9095Z | 2” | 7 – 680 | 3.912 | TAK |
| 9095Z-DG | 2” | 7 – 680 | 3.912 | NIE |
| 9096Z | 2-1/2” | 8 – 850 | 5.156 | TAK |
| 9096Z-DG | 2-1/2” | 8 – 850 | 5.156 | NIE |
| 9097ZG | 3” | 20 – 2039 | 5.486 | TAK |
| 9097ZG-DG | 3” | 20 – 2039 | 5.486 | NIE |
| 9098ZG | 4” | 34 – 3398 | TAK | |
| 9098ZD-DG | 4” | 34 – 3398 | NIE |
*Skalibrowany zakres. Zakres użytkowy jest wyższy.
Akcesoria

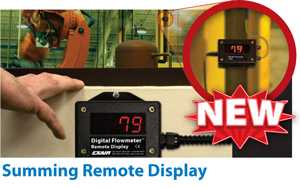

| Zdalny wyświetlacz sumujący do przepływomierza cyfrowego |
 |
|
ułatwia monitorowanie zużycia sprężonego powietrza z dogodnej lokalizacji. Po naciśnięciu przycisku, wyświetlacz pokazuje bieżące zużycie powietrza, zużycie w ciągu ostatnich 24 godzin oraz całkowite sumaryczne zużycie. Regularne monitorowanie zużycia sprężonego powietrza przez maszynę, proces lub sekcję pozwala na zaoszczędzenie dużych pieniędzy w ciągu roku w związku ze stratami sprężonego powietrza przez zidentyfikowanie kosztownych nieszczelności lub niewydajnych produktów pneumatycznych. Przepływomierz cyfrowy (sprzedawany oddzielnie) posiada czterocyfrowy wyświetlacz LED, który wskazuje bezpośrednio SCFM (standardowe stopy sześcienne na minutę) przepływu powietrza przez rurę, do której jest on zamontowany. Zdalny wyświetlacz sumujący pokazuje pomiar przepływu, codzienne i sumaryczne zużycie i jest często używany jeżeli przepływomierz cyfrowy znajduje się w zasłoniętym i trudnym do odczytu miejscu. Dokładność wyświetlanego pomiaru mieści się w zakresie 5% odczytu jeżeli temperatura powietrza wynosi 4 to 49ºC, a ciśnienie powietrza mieści się w zakresie 30 do 140 psig. Żadne regulacje czy kalibracje nie są nigdy wymagane. Zdalny wyświetlacz sumujący jest zgodny z CE i normą RoHS. |
| Rejestrator danych USB |
 |
|
można podłączyć bezpośrednio do przepływomierza cyfrowego i obsługiwać w prosty sposób. Pobierz oprogramowanie do skonfigurowania rejestratora danych, aby rejestrować wielkość przepływu z częstotliwością raz na sekundę (dane z około dziewięciu godzin) do raz co 12 godzin (ponad 2 lata!). Po odłączeniu rejestratora danych od przepływomierza cyfrowego, a następnie podłączeniu do komputera, dane można przeglądać w oprogramowaniu lub eksportować bezpośrednio do arkusza kalkulacyjnego Microsoft Excel®. Rejestrator danych jest dostępny jako zainstalowany do przepływomierza cyfrowego. |
Zobacz film z prezentacją bezprzewodowych przepływomierzy cyfrowych
