Działanie rurki wirowej Vortex Tube jest jednym z bardziej osobliwych zjawisk w fizyce i szczególnie unikalną metodą wytwarzania zimnego powietrza. Ponieważ swoją zasadą działania nie opierają się o ?przekazywanie ciepła? w klasycznym sensie (patrz poniżej). Rurki wirowe natychmiast generują zimne powietrze o znamionowym przepływie i temperaturze.

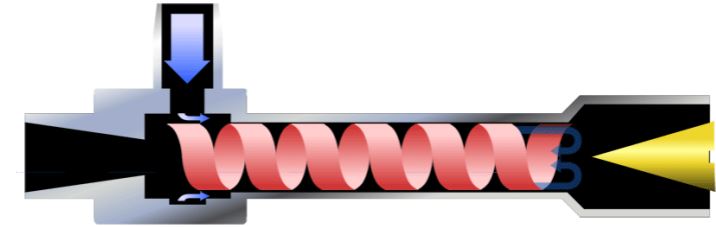

Sprężone powietrze wchodzi do rurki wirowej (niebieska strzałka), gdzie generator nadaje przepływowi ruch wirowy, który kieruje się w kierunku ?gorącego końca? (czerwona wstążka). Przepływ jest zmuszony do zmiany kierunku i wirowania, płynąc w przeciwnym kierunku (niebieska wstęga). W tym momencie przepływ oddaje energię w postaci ciepła, które jest wyprowadzane przez gorący zawór (czerwone strzałki), podczas gdy zimny przepływ kieruje się na przeciwny koniec, gdzie wypływa w temperaturach do 54 st. C niższych niż temperatura sprężonego powietrza zasilającego.
Rurki wirowe EXAIR są dostępne w różnych rozmiarach i wydajnościach chłodniczych oraz są zintegrowane z wieloma produktami do chłodzenia punktowego, co zapewnia wygodę i elastyczność ich działania.
Rurki Vortex są idealne do najbardziej wymagających aplikacji. Modele małe i średnie ważą tylko kilkadziesiąt gram; możesz wkręcić je bezpośrednio na istniejący gwint 1/8 NPT (mały) lub 1/4 NPT (średni). Tłumiki gorącego i zimnego końca można zastosować w celu redukcji dźwięku. Tłumiki przepływowe posiadają gwint wewnętrzny 1/4 NPT (mały) lub 3/8 NPT (średni), jeśli chcesz użyć krótkiej rurki lub węża do kierowania zimnym strumieniem powietrza.
Większość zastosowań wymagających chłodzenia punktowego najlepiej działa z wyższymi przepływami powietrza i umiarkowanymi spadkami temperatury emitowanymi przez rurkę wirową Vortex Tube ustawioną na wysoką frakcję zimną. W ofercie mamy trzy różne produkty, które mają fabrycznie ustawioną, nieregulowaną frakcję zimną. Poniżej zamieszczamy ich krótki opis.

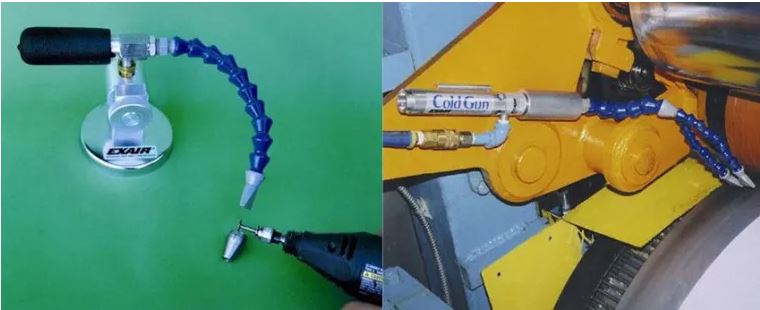

Systemy Mini Chłodnicy miejscowej są ciche, kompaktowe i gotowe do zainstalowania w ciągu kilku minut za pomocą obrotowej podstawy magnetycznej. Są idealne do chłodzenia małych narzędzi, igieł w przemysłowych maszynach do szycia, brzeszczotów lub szlifierek oraz soczewek. Jest to tylko kilka z bardziej popularnych zastosowań. Są one wyposażone we wbudowany tłumik gorącego powietrza i są dostępne z zestawem węży rozprowadzających zimne powietrze (jednopunktowy lub dwupunktowy wylot).
Do zastosowań, które wymagają wyższej wydajności chłodzenia, oferujemy systemy pistoletów chłodzących Cold Gun. Są one wyposażone w wbudowany magnes sztabkowy, zintegrowane tłumiki gorącego i zimnego końca oraz, podobnie jak mini chłodnice, są dostarczane z zestawami węży rozprowadzających zimne powietrze (jednopunktowy lub dwupunktowy wylot). Najczęściej stosuje się je do zastąpienia chłodzenia mgłowego w obrabiarkach, ale są również stosowane w szlifierkach, wiertarkach, większych piłach, a nawet w niektórych zastosowaniach, takich jak walce chłodzące i kleje topliwe.
Aby uzyskać jeszcze wyższą moc chłodniczą, można użyć pistoletu Cold Gun o dużej mocy. Pod względem rozmiaru i wyglądu jest identyczny z wymienionym wyżej pistoletem, ale generuje dwa razy więcej zimnego powietrza.

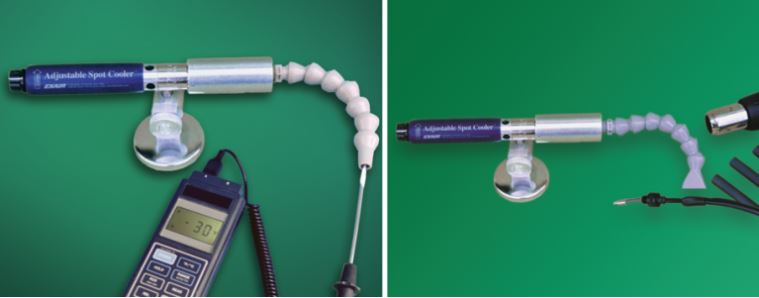

Jedną z głównych zalet korzystania z produktów z grupy Vortex Tube jest zapobieganie zamarzaniu. Podczas gdy generowane zimne powietrze ma zwykle temperaturę nieco poniżej 0 st. C, warunki otoczenia w obszarach, w których są używane zazwyczaj dodają wystarczającą ilość ciepła, aby zapobiec masowemu zamarzaniu wilgoci skondensowanej w procesie chłodzenia. Jednak wiele zastosowań rzeczywiście wymaga znacznie chłodniejszego powietrza, w takich przypadkach polecamy regulowaną chłodnicę punktową.
Ich wszechstronność sprawia, że ??są świetnym narzędziem? gdy potrzebne jest bardzo zimne powietrze (temperatura znacznie poniżej zera), pokrętło regulacji temperatury obraca się w kierunku przeciwnym do ruchu wskazówek zegara. Jeśli inna aplikacja wymaga wyższego przepływu można ją obrócić zgodnie z ruchem wskazówek zegara, aby natychmiast dostosować przepływ i temperaturę.
Regulowane systemy chłodzenia punktowego są dostępne z jedno- lub dwupunktowymi wężami rozprowadzającymi zimne powietrze. Dostępne są także trzy wymienne generatory: 15 SCFM (zainstalowany), 25 SCFM i 30 SCFM, które pomagają dostosować zużycie sprężonego powietrza oraz ogólny zakres przepływu do aplikacji.
Jeśli w Twoim zakładzie potrzebujesz chłodzenia punktowego, skontaktuj się z nami. Chętnie dobierzemy odpowiednie dla Ciebie rozwiązanie!
